Prior 현미경 Filter Wheel

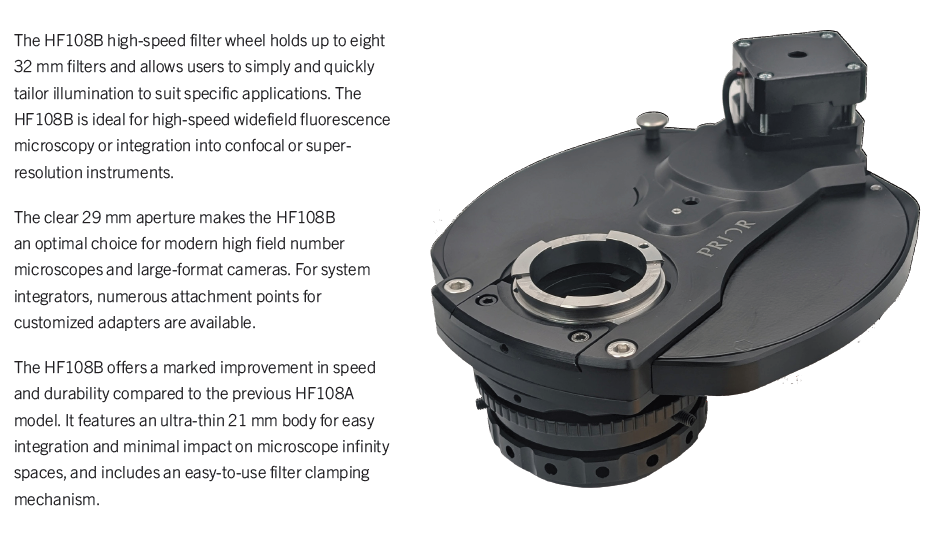

HF108B는 Prior Scientific에서 개발한 고속·초박형 필터 휠로,
형광 현미경 및 자동화 광학 시스템에서 빠른 필터 전환과 안정적인 반복 동작을 위해 설계된 장비입니다.
최대 8개의 32 mm 필터를 장착할 수 있으며, 넓은 개구와 얇은 본체 구조로 최신

대형 센서 카메라 및 고시야각(optical field number) 현미경 환경에 적합합니다.

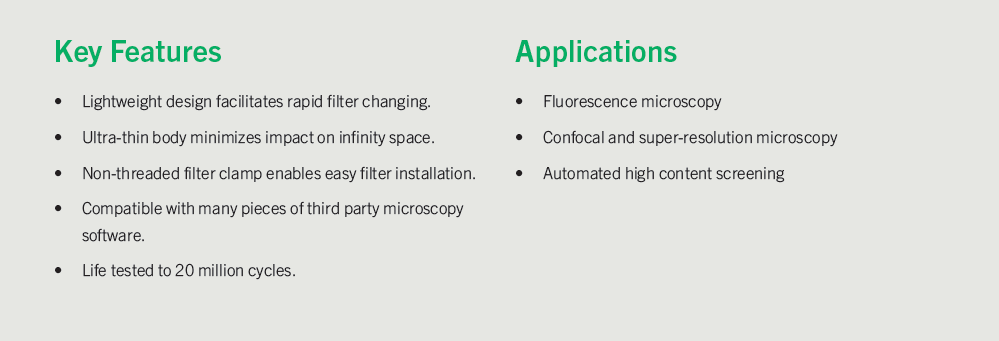

핵심 특징

• 8-position 필터 휠

  • 최대 Ø32 mm 필터 장착 가능

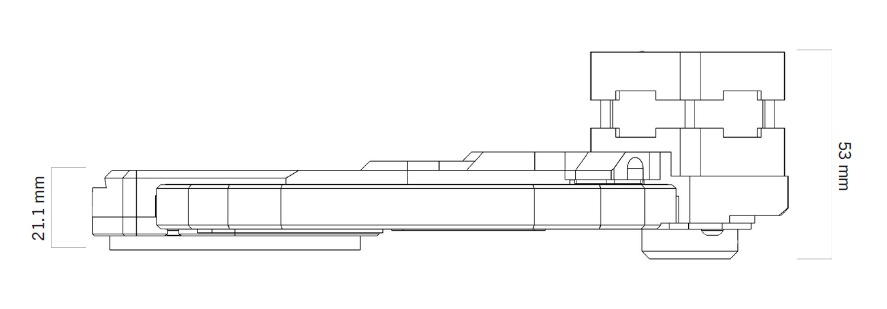

• 초박형 본체 구조 (21.1 mm)

  • 무한대 공간(infinity space)에 미치는 영향 최소화

• 고속 필터 전환

  • 인접 포지션 이동 시간 < 38 ms
    (조건에 따라 약 31 ms까지 가능)

• 넓은 클리어 어퍼처 (29 mm)

  • 대형 센서, 고배율 광시야 시스템에 유리

• 비나사식 필터 클램프

  • 필터 교체 및 유지보수 용이

• 내구성 중심 설계

  • 최대 2천만 사이클 수명 테스트 완료







적용 분야

• 형광 현미경 (Widefield Fluorescence)

• 공초점 및 초해상도 현미경 시스템

• 자동화 고내용량 이미지 스크리닝


• 멀티채널 이미징 기반 연구·검사 시스템




시스템 통합 관점의 장점

HF108B는 초박형 + 고속 응답 설계로,

• 필터 전환으로 인한

  • 포커스 변화

  • 광학 경로 영향
    을 최소화하며,

자동 스테이지, 오토포커스, 대형 카메라와 함께 사용하는
자동화 현미경 시스템에 안정적으로 통합할 수 있습니다.

또한 다양한 마운트 옵션을 통해
Nikon, Evident(Olympus) 등 주요 상용 현미경 플랫폼과의 호환 구성이 가능합니다.

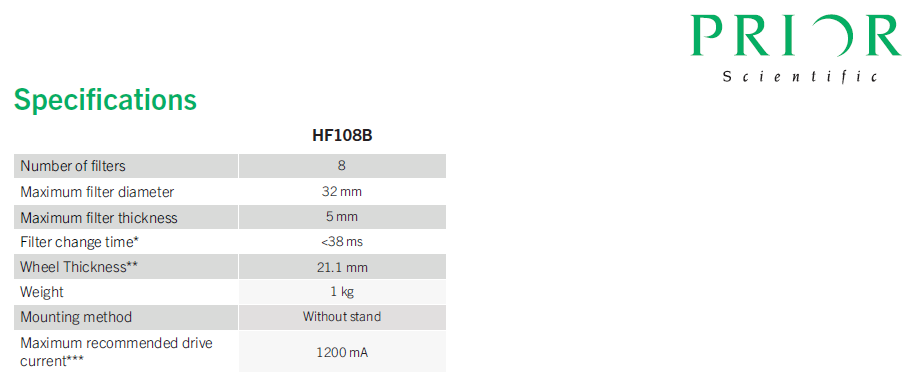

주요 사양 (요약)

• 필터 수: 8

• 최대 필터 직경: 32 mm

• 최대 필터 두께: 5 mm

• 필터 전환 시간: < 38 ms

• 본체 두께: 21.1 mm


• 무게: 약 1 kg






이런 용도에 적합합니다

• 다중 형광 채널을 빠르게 전환해야 하는 경우

• 자동화 스캔 또는 반복 촬영 환경

• 대형 센서 카메라를 사용하는 현미경 시스템

• 광학 공간 제약이 있는 컴팩트한 시스템 구성

기술적 참고

HF108B는 이미징 속도와 반복 정확도 확보를 목표로 한 필터 휠로,
이미지 해석이나 측정 결과 자체를 바꾸는 장치가 아니라
광 조건을 빠르고 안정적으로 전환하는 하드웨어 구성 요소입니다.
