PCB Cross Section Inspection
PCB 다층 기판의 단면 분석
개요
- 본 프로그램은 다층 기판의 층별 두께(Layer Thickness)를 측정하는 어플리케이션입니다.
현미경 카메라로 촬영된 PCB의 단면 영상은 전 처리(필터)를 거친 후 분석을 위한 모노크롬 영상으로
재구성 되어 층 별 두께를 한 번에 측정하는 솔루션을 제공합니다.

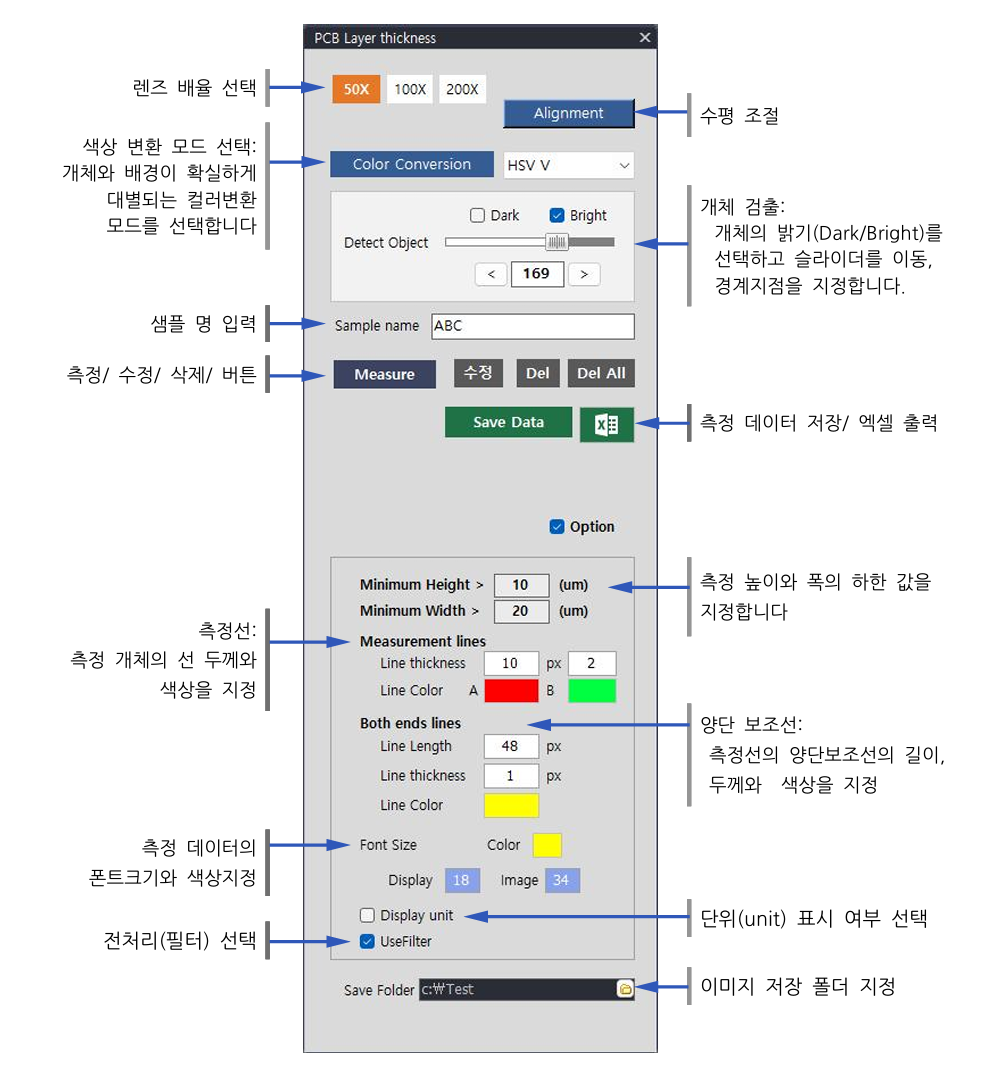

대화창
운용순서
| 0 | 렌즈 배율 선택 - 관찰하고 있는 현미경의 배율을 선택합니다. |
| 1 | 이미지 캡쳐 - 아래 순서 2, 3 시뮬레이션 작업을 위한 대상 이미지를 캡쳐합니다. |
| 2 | 색상 변환 모드 선택 - 대상 이미지와 배경이 확실하게 대별되는 색공간 변환 모드를 선택합니다. (마우스 휠을 돌려가며 찾을 수 있습니다.) |
| 3 | 개체 검출 - 개체의 밝기를 선택하고 슬라이더를 움직여 배경과 개체의 경계지점을 찾습니다.( 0-255 ) |
4 | Measure 버튼을 누르면 측정을 허가합니다. |
5* | 측정작업 - 측정 대상을 포함하는 AOI(영역)을 그리면 바로 측정하고 측정 데이터를 이미지에 임시로 표시합니다. 이 때, 마우스 휠을 돌려서 개체의 경계를 조정할 수 있습니다. 측정을 마무리하기 위해 마우스 오른쪽 버튼을 누릅니다. (동일한 이미지 내에서 반복처리가 가능) |
6 | 다른 이미지 불러오기 - 같은 종류의 이미지의 경우 5* 번으로 색상 변환 및 개체 검출 작업을 다시 수행해야 하는 경우 2번으로 |
Color Conversion Process
Color Conversion (색상 변환) 모드를 선택하면 컬러 이미지는 Monochrome (흑백) 이미지로 변환됩니다.
측정 대상이 되는 개체와 배경이 확실하게 대별되는 색상 변환 모드를 선택합니다.
(마우스 휠을 돌려가며 최적의 색상 변환 모드를 선택합니다.)

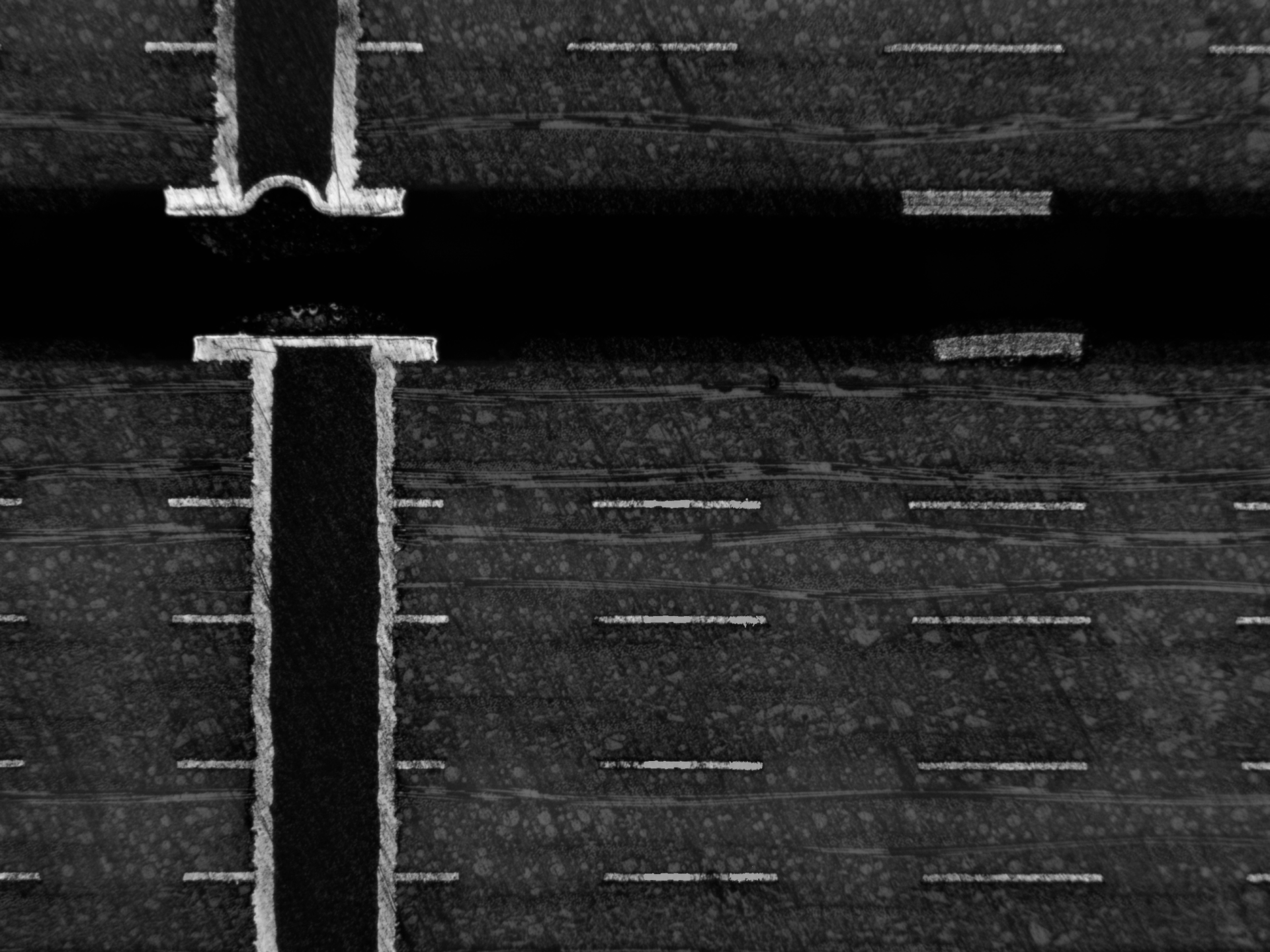

 원본 이미지 |  변환 된 이미지 |
Detect Object Process
개체 검출

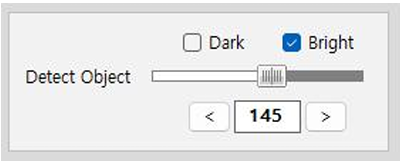

- 개체의 밝기(Dark/Bright)를 선택하고 슬라이더를 움직여 배경과 개체의 휘도 경계 값을 찾고
이미지에 오버레이 색상을 칠합니다.

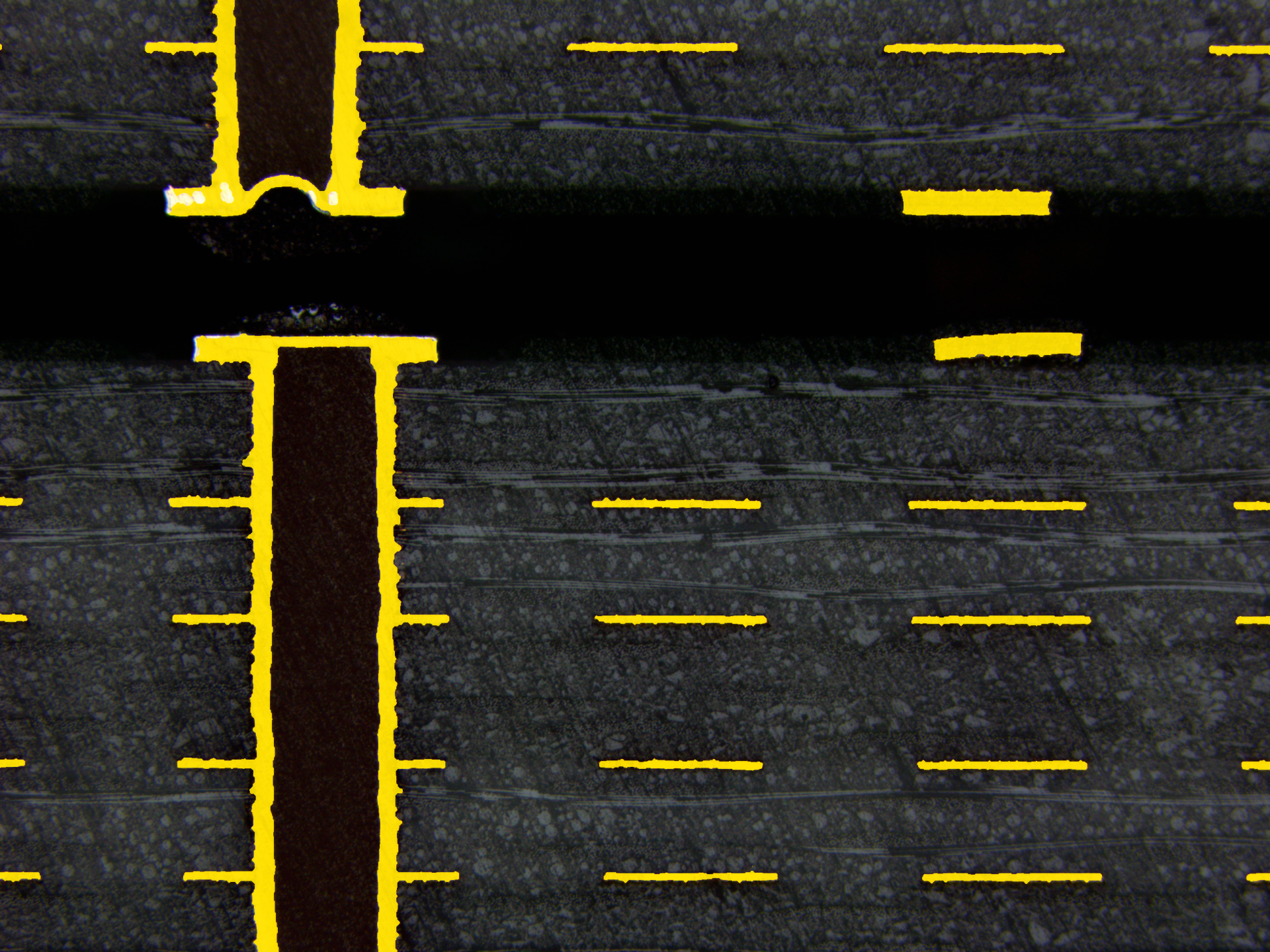

 원본 이미지 |  이미지에 오버레이 색상 표시 |
Measurement Process

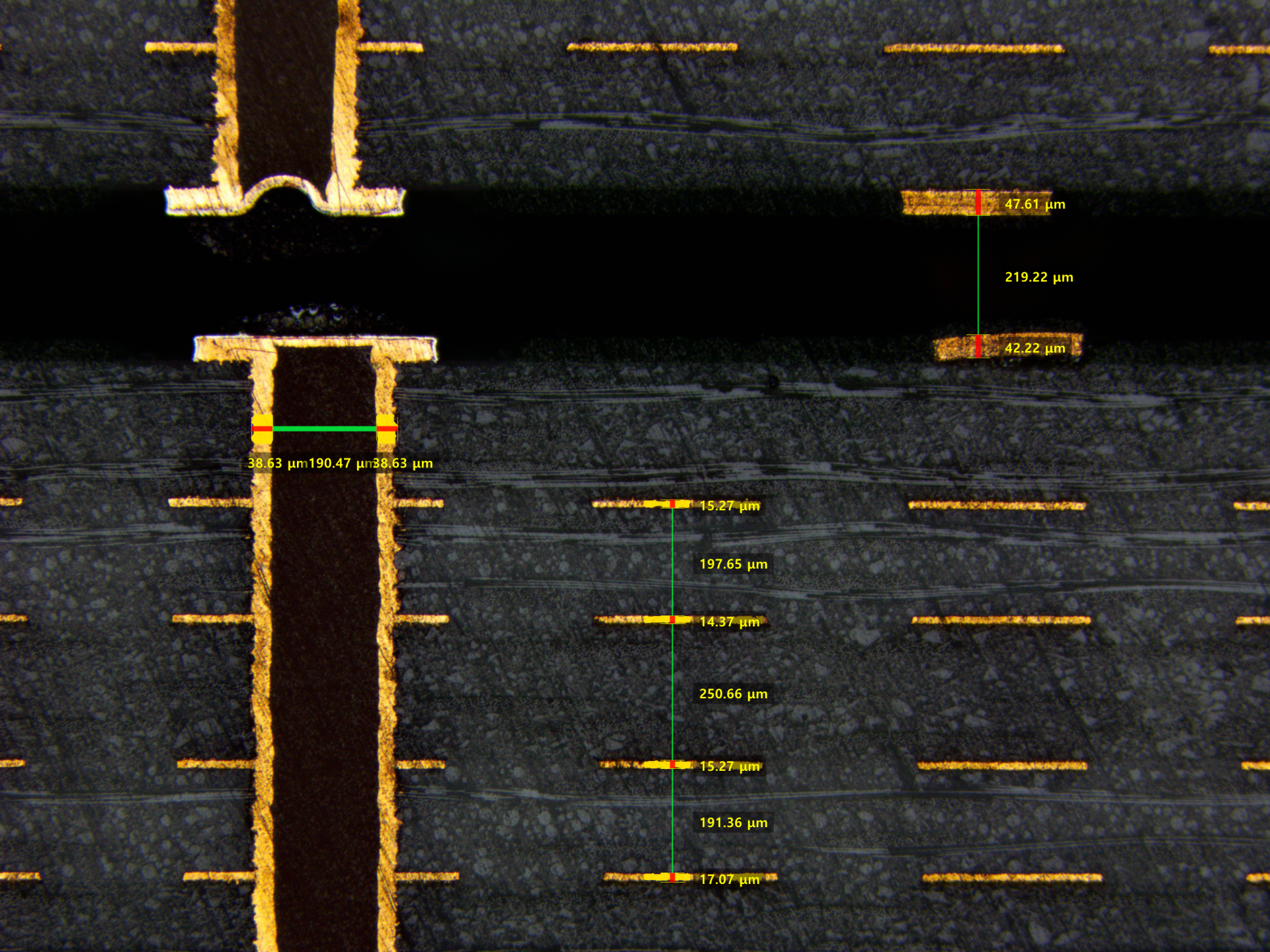

측정 대상에 가로 방향 혹은 세로 방향의 AOI(영역)을 그리면 바로 측정됩니다.
동일한 이미지 내에서 반복처리가 가능합니다.
다른 조건에서 획득된 이미지의 경우 Color Conversion Process와 Detect Object Process를 다시 수행할 필요가 있습니다.
측정 중에 작업자가 마우스 휠 조정으로 정밀 측정을 할 수 있습니다.
측정을 마무리 하기 위해 마우스 오른쪽 버튼을 누릅니다.
측정을 취소합니다 단축키 [ESC]
측정이나 수정 작업 중에 [ESC KEY]를 누르면 즉시 그 작업이 취소됩니다.
수정 버튼을 누르고 마우스로 측정된 개체를 클릭한 후 측정 포인트를 수정할 수 있습니다.
수정 시 라인색깔은 하얀색 입니다.
하얀색 점을 클릭하여 미세 조정 가능합니다.
원본 / 결과 이미지와 측정 데이터를 저장합니다.

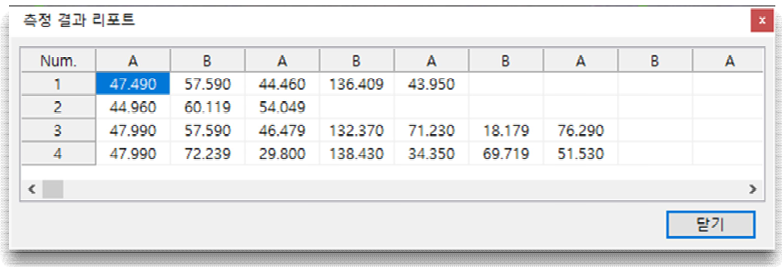

엑셀 아이콘을 누르면 원본, 결과 이미지와 측정 데이터를 엑셀로 전송하고 화면에 표시합니다.

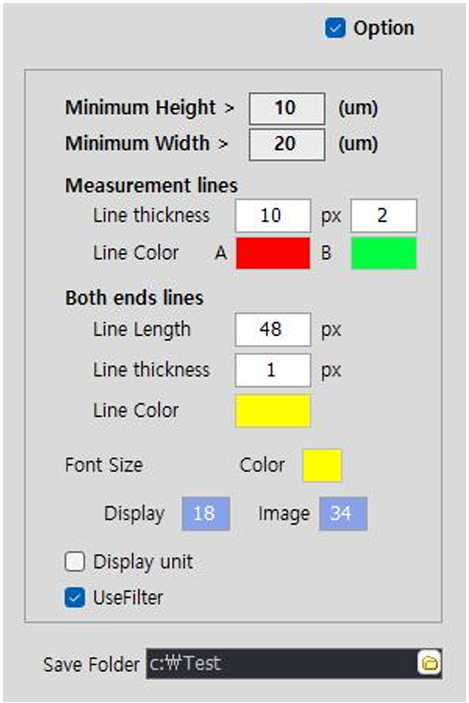

Option : 측정 과정에 표시되는 오버레이 색상과 크기를 지정합니다.
Save Folder를 지정하여 이미지와 데이터를 저장할 수 있습니다.
저장되는 경로는 Save Folder의 종속 폴더인 Sample name Folder 입니다.
EX :C:￦TEST￦ABC (ABC는 Sample name)
