EDF (Extended Depth of Field, 초점 심도 확장 )
1. EDF란 무엇인가?
일반적인 현미경 관찰 시, 배율이 높아질수록 초점이 맞는 수직 범위(심도)가 매우 좁아집니다. 이로 인해 시편의 표면이 울퉁불퉁할 경우 일부분만 선명하고 나머지는 흐릿하게 보입니다. EDF는 서로 다른 높이에 초점이 맞은 여러 장의 이미지를 합성하여, 모든 영역이 선명한 하나의 '전초점(All-in-focus)' 이미지를 만드는 기술입니다.
2. 작동 원리 (Z-Stacking)
EDF는 다음과 같은 단계로 정밀하게 작동합니다.
이미지 레이어 수집: 현미경의 Z축(높이)을 미세하게 이동시키며, 시편의 최하단부터 최상단까지 일정 간격으로 여러 장의 사진을 촬영합니다. 이를 Z-stack이라고 합니다.
픽셀 선명도 분석: 소프트웨어가 각 이미지 층(Layer)의 모든 픽셀을 분석하여, 가장 대비(Contrast)가 높고 선명한 픽셀 데이터만을 추출합니다.
디지털 합성: 추출된 선명한 픽셀들을 하나의 평면으로 결합하여, 전체가 선명한 결과물을 생성합니다. 이 과정에서 각 픽셀의 높이 값을 계산해 3D 형상 모델링까지 가능해집니다.
3. 주요 활용 상황
EDF는 다음과 같이 표면 조도(거칠기)가 있거나 입체적인 시편을 분석할 때 필수적입니다.
자동차 부품 청정도 분석 (ISO 16232): 멤브레인 필터 위에 쌓인 입체적인 금속 칩이나 잔류 이물질을 측정할 때, 입자의 하단부터 상단까지 모두 선명하게 포착하여 크기 오류를 방지합니다.

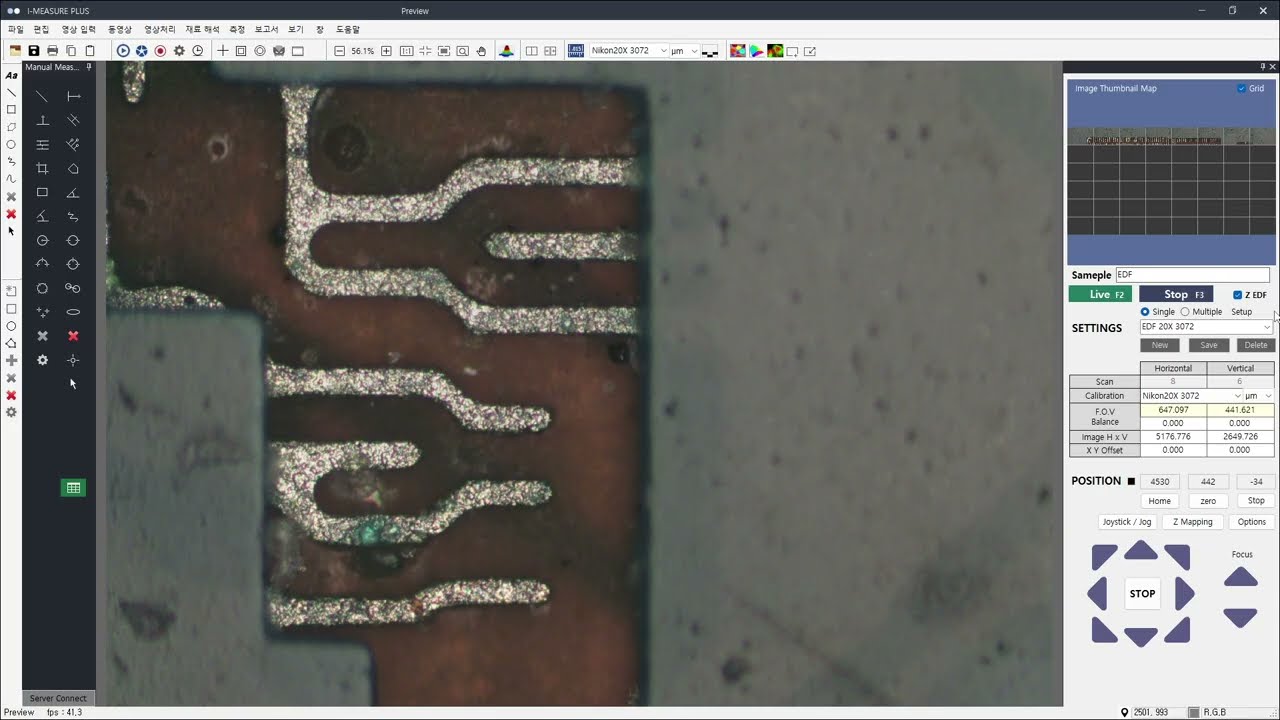

회로 기판(PCB) 및 반도체 검사: 솔더링(납땜) 부위나 적층된 회로처럼 높낮이 차이가 있는 구조물을 한눈에 관찰할 때 유용합니다.
금속 조직 및 파단면 관찰: 금속이 깨진 단면이나 거친 부식 표면처럼 굴곡이 심한 부위를 분석할 때 전체 형상을 왜곡 없이 파악할 수 있습니다.
