Volume Fraction

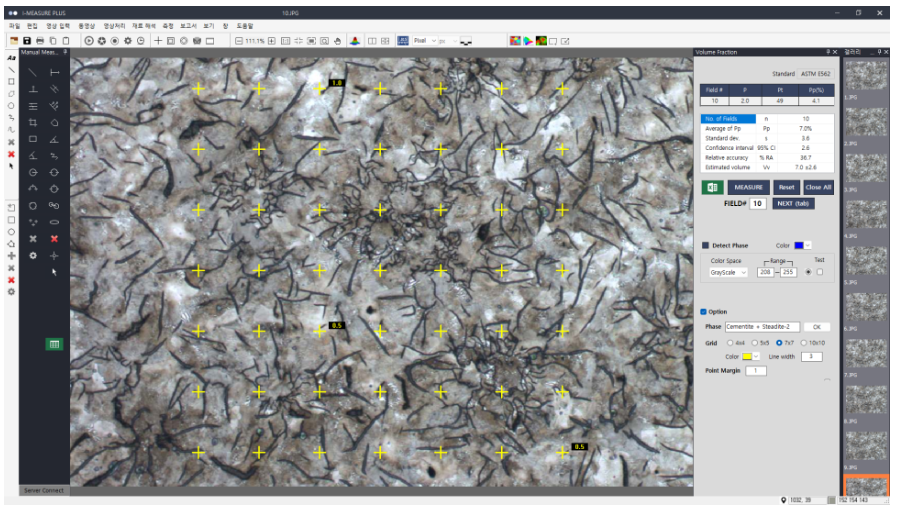

ASTM E 562 규격에 의한 측정화면
1. 개요
Voluem Fraction 상분율은 ASTM E562 규정을 따라 금속의 특정 상(Phase)을 Point Count 방식으로 상의 부피를 측정합니다.
국제 단위계인 SI 단위를 사용하고, 용어는 ASTM 7을 참조합니다.
2. 이미지캡처
연마된 금속 시편을 재물대에 적재하고 준비된 카메라를 통해 조직 사진 30장을 캡처합니다.
이때 캡처되는 이미지들은 서로 중복을 피해야 합니다.
3. 이미지 로드
캡처된 이미지를 불러오기 하면, 우변의 갤러리 창에 로드됩니다.
첫 번째 이미지를 마우스로 선택하면 작업 창(Work Space)에 이미지가 표시되고 측정 준비가 됩니다.
( 측정을 위한 이지미들을 로드하기 전에, 본 분석업무와 관련되지 않는 이미지들이 갤러리에 오픈되어 있다면
Close All 버튼으로 모두 닫기할 필요가 있습니다.)
4. Phase 검출 및 측정

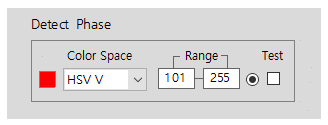

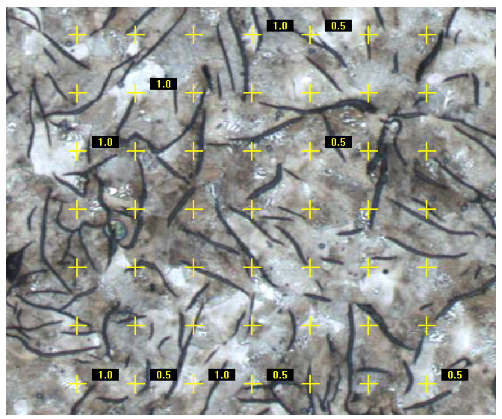

이미지에서 Phase가 잘 구별되는 경우 Color Space를 "Grey Scale"로 선택하고 Range를 지정하고 Test에 체크하면 지정된 색상으로 Phase에 오버레이 되는 것을 확인할 수 있습니다. Phase의 미세 검출을 위해 Range의 시작과 끝 값을 조정하여 검출작업을 완료하고 MEASURE 버튼을 누르면 화면에 Point Grid가 정방형으로 배치되고 Grid가 표시되는 위치의 상을 분석하여 각 포인트마다 자동으로 점수를 기록합니다.
5. 측정의 집계와 결과 표시

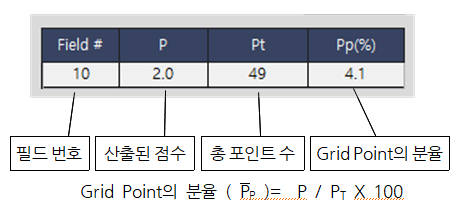

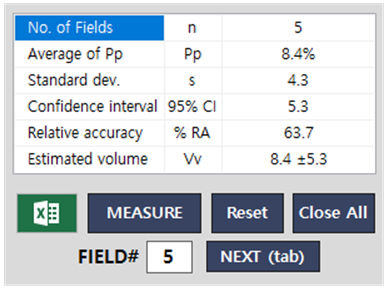

로드된 Field들을 대상으로 측정할 때마다 자동으로 집계가 되고 평균과 표준편차 95% CI와 %RA를 갱신합니다.
단, STDEV(표준편차), 95% CI, %RA는 5번째 Field부터 산출됩니다.

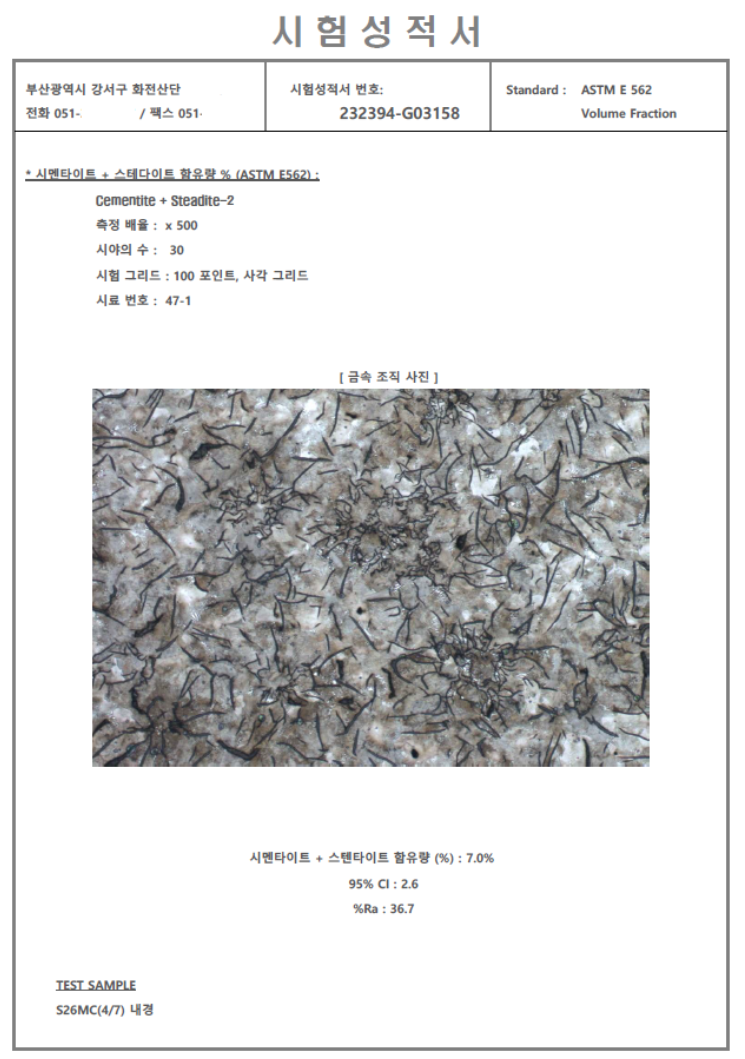

마지막 Field(이미지)에 도달하고 측정을 마치면, 엑셀 전송버튼을 눌러 시험성적서를 출력합니다.
