Ultra Long Working Distance Zoom Microscope

                      챔버 내에 존재하는 시료의 확대 관찰                                                         Ultra Long Working Distance Zoom Microscope: UWZ2

Union UWZ2 Series는 진공챔버 내의 시료, 고온 발열체 등 접근하기 어려운 공간에 위치한 물체를

원거리에서 확대 관찰하는 특수현미경입니다.

Union Optical은 축적된 렌즈 연마 가공기술과 노하우로 망원경의 기술을 접목하여 초장작동 (Ultra Long Working Distance )

Zoom Microscope를 개발하였습니다.

고배율 대물렌즈와 14:1 줌(Zoom) 경통의 조합으로 고배율 고해상 이미지의 확대 관찰을 실현하였습니다.

조명 광학계는 동축 낙사 조명과 사광 조명 등을 채용하여 다양한 관찰을 가능하게 하고,

긴 작동거리로 발생하는 내면 반사(플레어 빛)를 편광판 및 1 / 4λ 파장판으로 차단하여 선명한 이미지를 관찰할 수 있습니다.

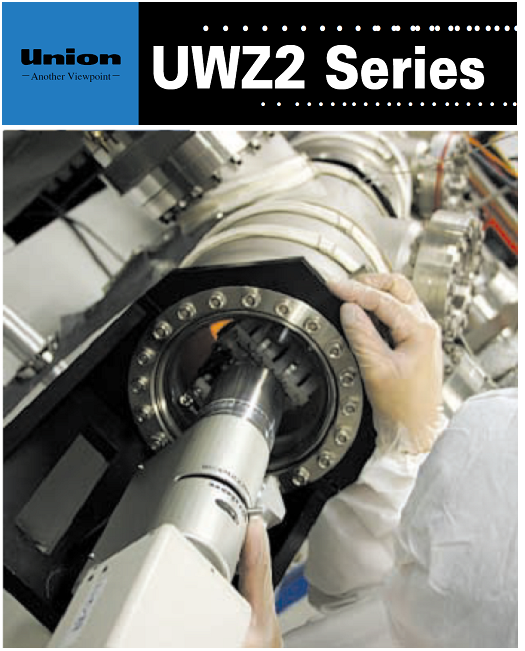

기존의 광학계에서는 불가능했던 진공 챔버 내의 시료 또한 고온샘플 등 접근하기 어려운 공간에 위치한 시료의 관찰 조립 조정 등 충분한 작업 거리를 확보 할 수 있으므로  AFM 등의 정렬 광학계로 응용될  뿐만 아니라  생물 · 바이오 분야 및 의료 등에서도 활약을 펼치고 있습니다.

일례로, 일본 소행성 탐사기 '하야부사'가 소행성 '이토 카와'가 채취한 미립자를 챔버의 컨테이너에서 찾아 샘플링 할 수 있었던 것은 Union UWZ2 기술에 의한 것이었습니다.

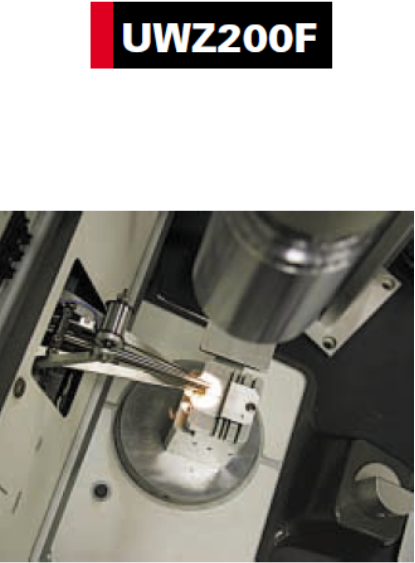

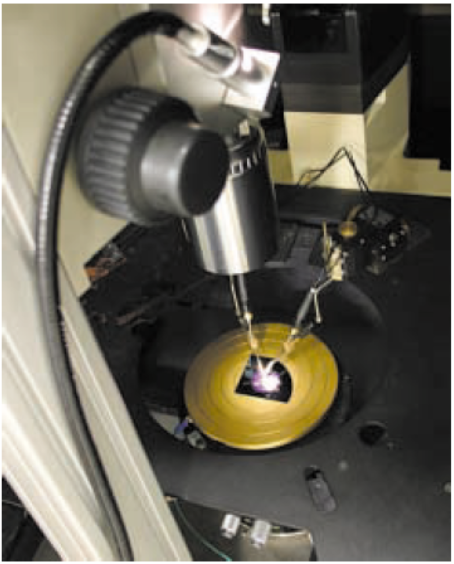

                    프로브와 전극부의 얼라인먼트를 관찰                                 Wire bonding 작업 전극부의 얼라인먼트를 관찰 하는 중
