8:1 Zoom 마이크로스코프 TZM0756
Touptek Photonics에서 출시된 Zoom Microscope를 소개합니다.
강력한 가성비를 갖춘 단안 줌 마이크로스코프 TZM0756은 다양한 보조렌즈의 조합으로 광학배율
0.18X - 22.4X F.O.V 31.4mm - 0.99mm W.D. 38mm - 160mm를 지원합니다.

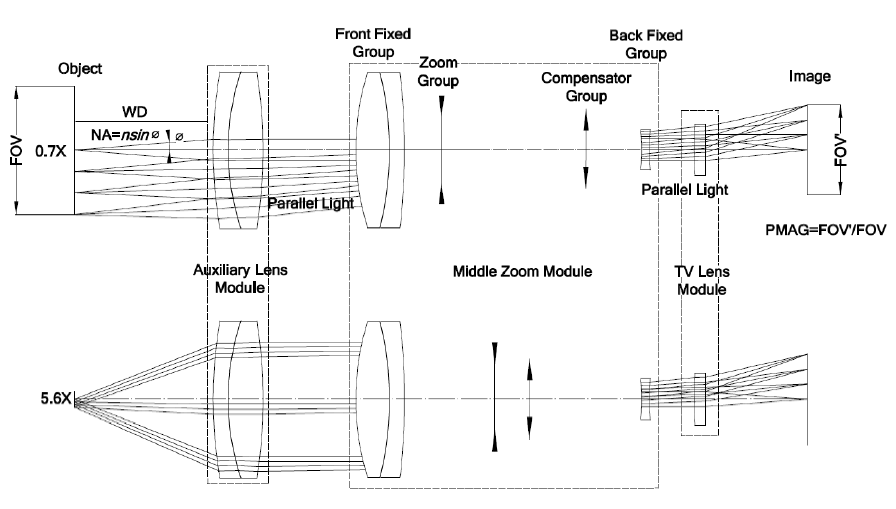

TZM0756 단안 줌 현미경은 그림1과 같이 양측 평행 광 경로를 기반으로 보조렌즈 모듈과 중간 줌 모듈 그리고 TV 렌즈 모듈로 구성됩니다.
그림1
그림에서 보는 바와 같이 좌측(대물 측)에 보조렌즈가 있고 중간 줌-모듈을 거쳐 생성된 평행광은
TV 렌즈 모쥴을 거쳐 이미지 센서에 도달하여 영상을 구현하게 됩니다.
보조렌즈와 TV렌즈의 다양한 조합으로 다양한 배율을 구성할 수 있습니다.
TZM0756은 semi-apochromatic 평행 광학 이미징 시스템을 채택하고 다층 코팅 기술로 시야 주변의 상을
완벽하게 보정하고 높은 해상력과 높은 콘트라스트의 상을 표현합니다.
| 특징 |

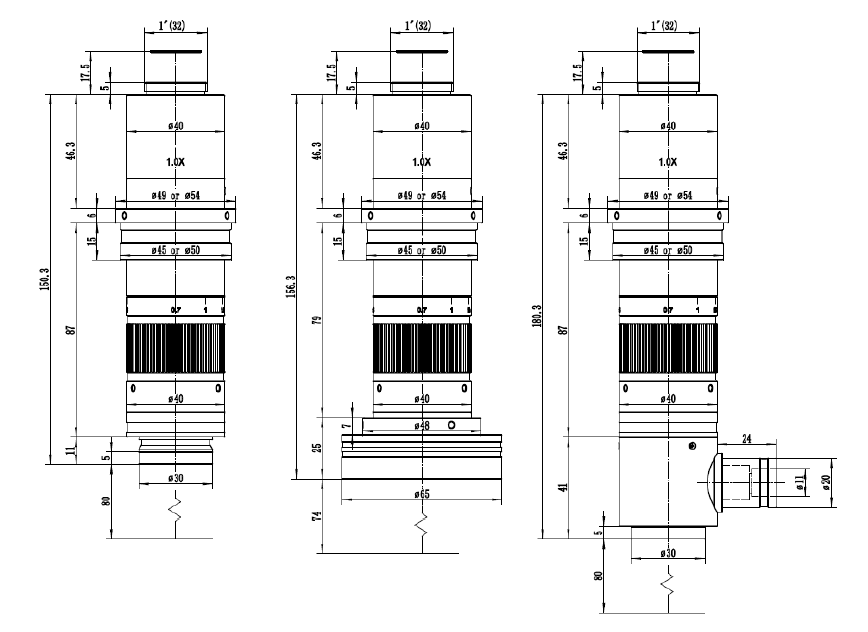

도 면

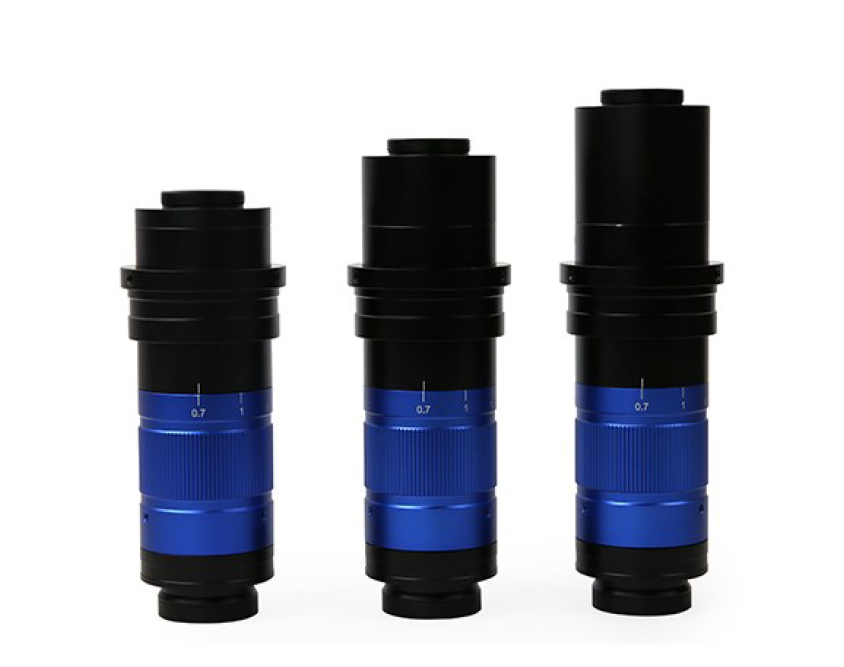

조명 모듈 없는 모델 링 라이트 모듈 장착 동축 라이트 모듈 장착
TZM0756의 길이는 150.3mm로 시판 중인 대부분의 줌-렌즈보다 짧습니다.
TZM0756의 작동거리는 보조렌즈의 배율이 증가함에 따라 감소하고 보조렌즈의 배율이 증가함에 따라 객체 NA 또는 Zoom Range가 증가합니다.
따라서 작동거리 또는 Zoom Range에 따라 보조렌즈를 선택할 수 있습니다
(실제 Zoom Range도 보조렌즈에 의해 결정됨).
배율이 다른 TV 렌즈를 선택하는 목적은 카메라의 센서크기에 맞추기 위해서 입니다.

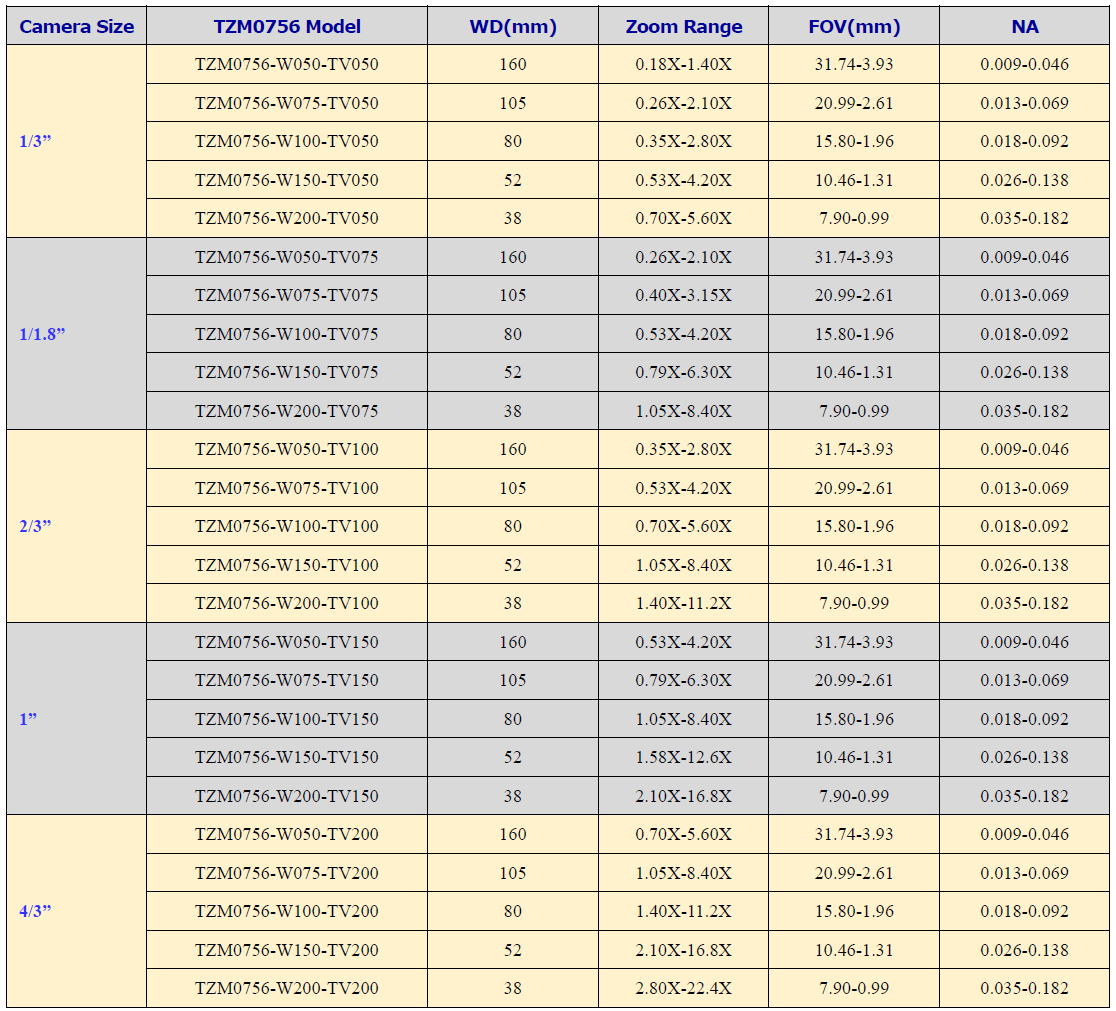

표의 Zoom Range 열에서 TV 렌즈의 배율이 증가함에 따라 시스템의 Zoom Range가 동일한 비율로 증가하지만 광학 해상도에는 큰 영향을 미치지 않습니다.
비용을 절약하려면 1/3 "카메라와 같은 소형 카메라를 선택할 수도 있습니다.
물론 카메라의 신호 대 잡음비나 영상의 품질을 향상시키기 위해 큰 사이즈의 센서로 제작된 카메라를 선택할 수도 있습니다.
여기서 큰 사이즈라 함은 높은 동적 범위와 신호 대 잡음 비를 지원하는 센서의 규격을 말하고 있습니다.

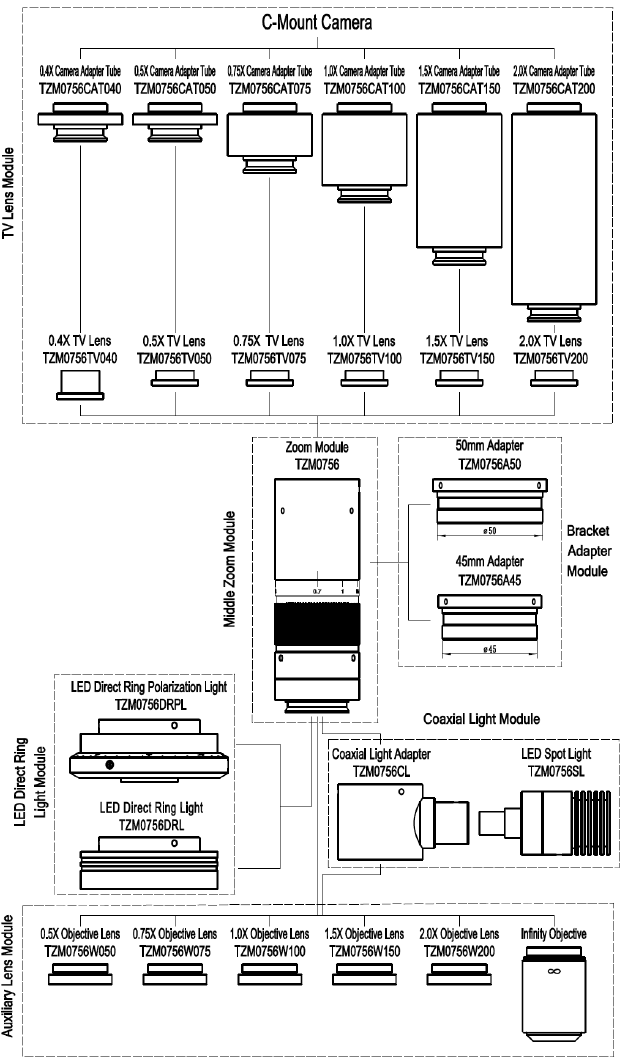

시스템 구성도
