Percent Area 상 면적 분율

1. 개요

금속의 미세조직 사진에서 서로 다른 밝기 혹은 색상으로 보여지는 상(Phase)에 대한 면적 분율(%)을 측정합니다.

예를 들어, Porocity / Carbide / Cementite 와 같이 최대 3상에 대한 면적비(%)를 구할 수 있으며, 로컬 및 적응형 임계값 함수에 의해

각 단계가 정확하게 분리되도록 보장하고 통계적 추정치를 구합니다.

2. 이미지 캡쳐

연마된 샘플 시편을 재물대에 적재하고 준비된 카메라를 통해 조직 사진 5장을 캡처합니다.

이 때, 캡처되는 이미지들은 서로 겹쳐지지 않도록 합니다.

3. 이미지 로드

캡처된 이미지를 불러오기 하면, 우변의 갤러리 창에 로드됩니다.

첫 번째 이미지를 마우스로 선택하면 작업 창에 이미지가 표시되고, 측정 준비가 됩니다.

(측정대상 이미지 로드 전에, 본 분석업무와 관련되지 않는 이미지들이 갤러리에 오픈 되어 있다면  Close All 버튼으로 모두 닫기 할 필요가 있습니다.)

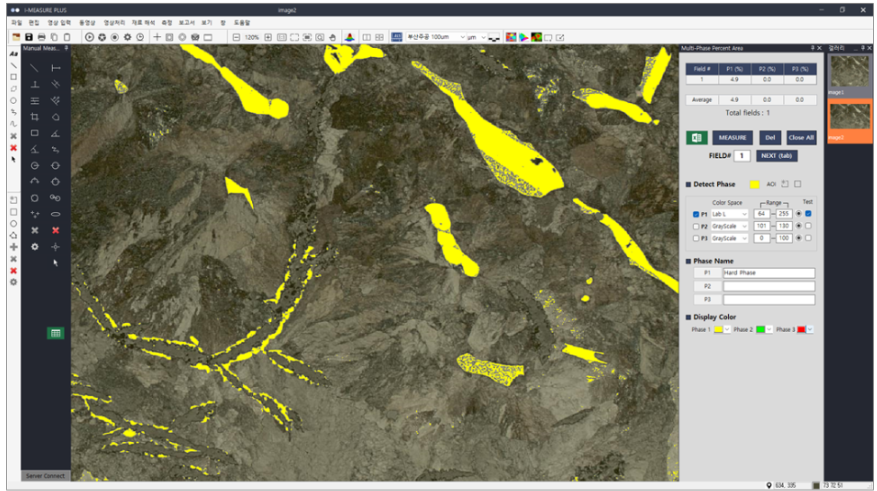

4. Phase 검출 및 측정

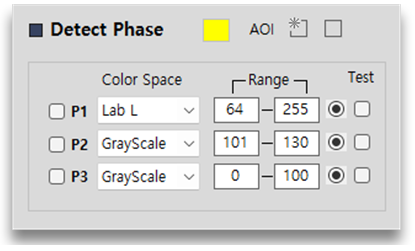

이미지에서 Phase가 잘 구별되는 경우 Color Space를 " Grey Scale"로 선택하고 Range를 지정하고

Test에 체크하면 지정된 색상으로 Phase에 오버레이 되는 것을 확인할 수 있습니다.

Phase의 미세 검출을 위해 Range의 시작과 끝 값을 조정하여 검출작업을 완료하고  Measure 버튼을 누릅니다.

5. 측정 결과 표시

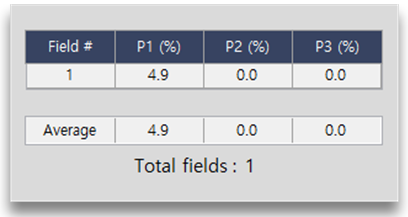

준비된 이미지를 측정할 때마다 Field#에 측정 번호가 표시되고 측정결과와 함께 평균은 자동 집계됩니다.

6. 결과 출력

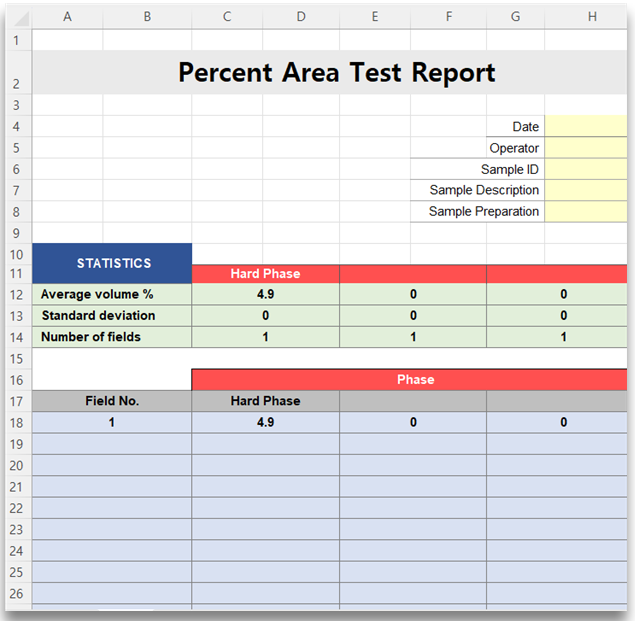

마지막 Fiedl(이미지)에 도달하고 측정을 마치면, 엑셀 전송 버튼을 눌러 시험성적서를 출력합니다.
