Laser Hole Inspection

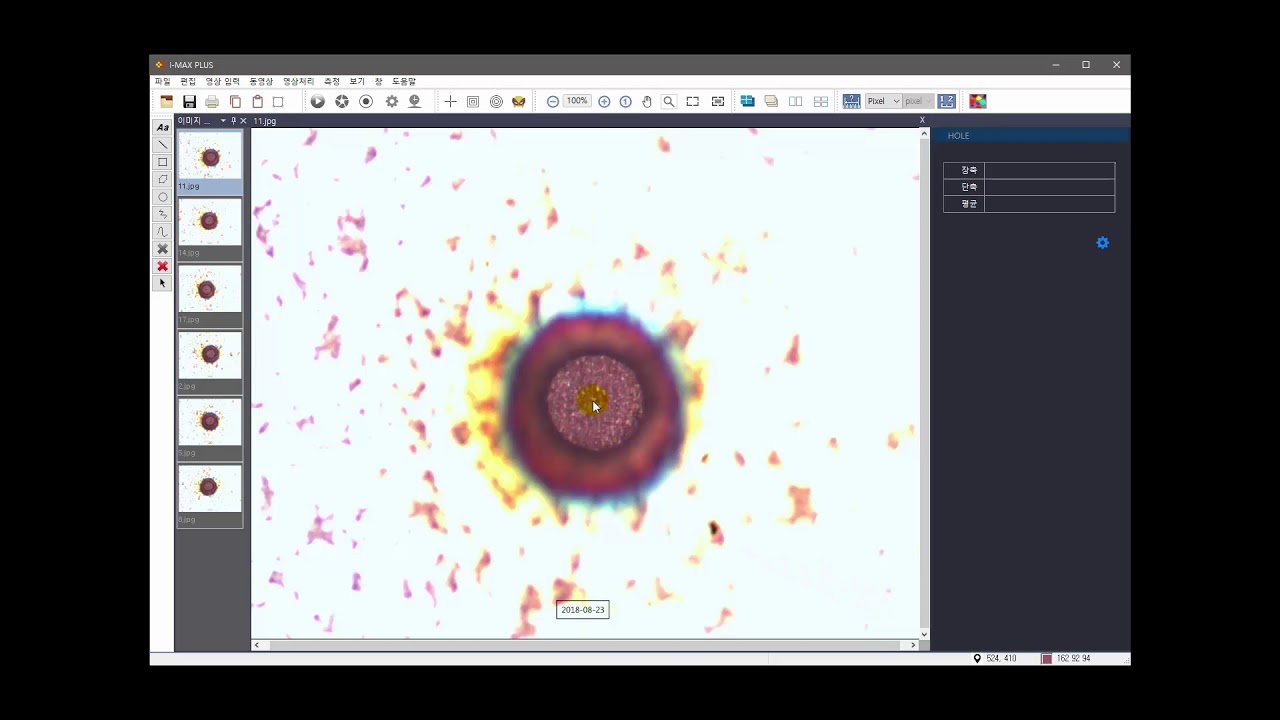

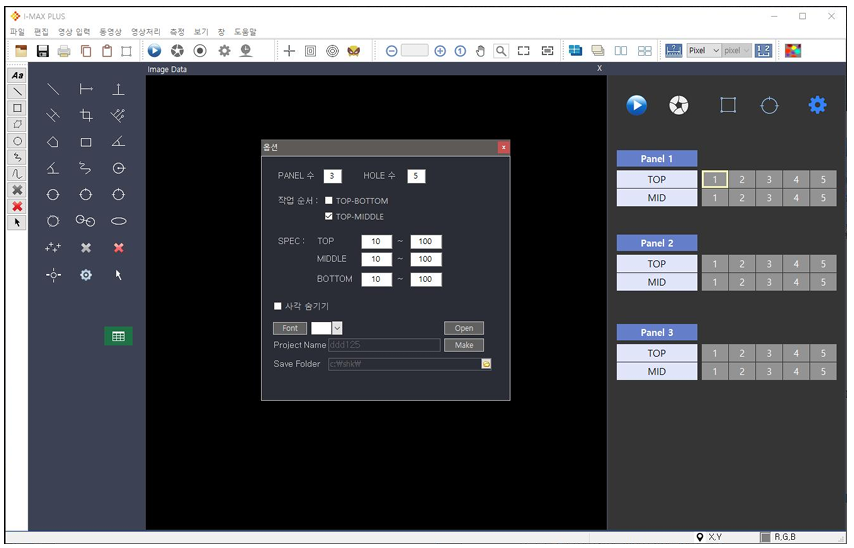

화면 중앙의 옵션 창에 대한 안내입니다.

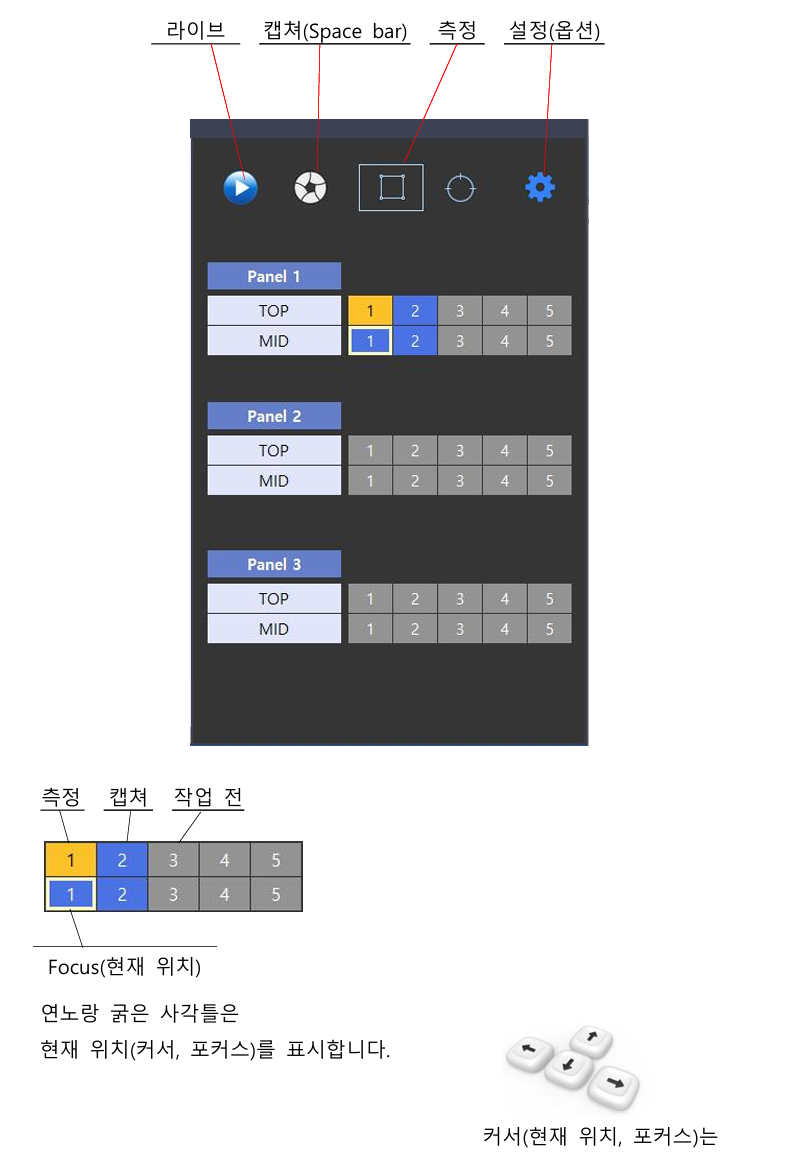

PANEL 수 : 최대 3 HOLE 수 : 최대 5
수치를 입력하면 우측 측정 FORM(GRID)이 바뀝니다.
작업순서 >> TOP to BOTTOM / TOP to MID (하나를 선택)
SPEC에 지정된 범위(Range)는 사용자가 직업 입력합니다.
나중에 측정데이터를 엑셀로 전송하면, 범위를 벗어나는 값의 경우 붉은 바탕색을 칠합니다.

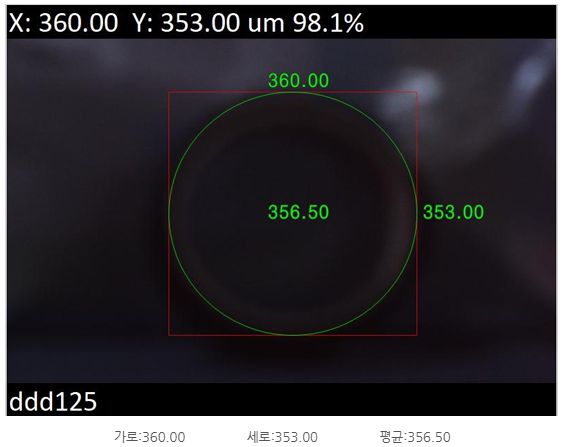

*** 사각 숨기기에 체크되어 있지 않은 경우
측정을 하고 사각형에 내접하는 타원을 자동으로 그립니다.
사각형 + 타원이 같이 보입니다.

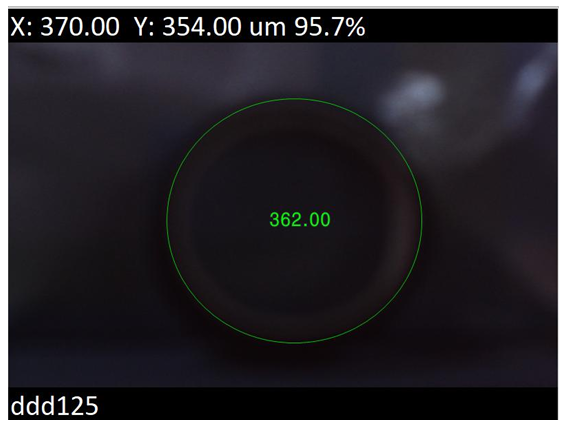

*** 사각 숨기기에 체크되어 있으면
사각으로 측정을 마치고 타원만 표시합니다.
Font : 이미지 오버레이 폰트를 설정합니다.
Project Name : 파트 넘버(ddd125) 혹은 별명을 기록하고 Make 버튼을 누르면
최하위 저장폴더가 생성되며, 앞으로 작업하는 모든 이미지와 측정 데이터는
이 폴더에 기록됩니다.
프로젝트 이름은 측정 이미지의 좌 하단에 표시됩니다.
Save Folder : 이미지가 저장될 최 상위 폴더를 관리합니다.
Open : 저장된 Project를 불러냅니다.
* 중단되었던 작업을 이어서 할 수 있습니다.
* 이전에 완료했던 작업을 불러와서 재 검토할 수 있습니다.
*** 프로그램을 종료하고 다시 시작하는 경우
프로그램이 시작되고, 작업중이던 파일을 불러와서 마지막으로 하던 작업에서 대기합니다.
엑셀로 데이터 전송
작업이 완료되어 데이터를 전송하시려면,
셀 번호 E5를 마우스 한번 클릭해서 선택해 주시기 바랍니다.
