바탕화면에서 단축 아이콘을 더블 클릭하면 프로그램이 시작됩니다.

영상 입력

실시간 라이브 영상 불러오기

• 라이브 아이콘  을 누르면 작업 창(Workspace)에 라이브 이미지가 표시됩니다.                                                                                                                                                                    ( 입력장치 선택에서 카메라가 선택 되어 있는 경우)

• 점이 찍혀 있는 아이콘을 마우스 오른쪽 버튼으로 클릭하면 별도의 기능이 실행됩니다.

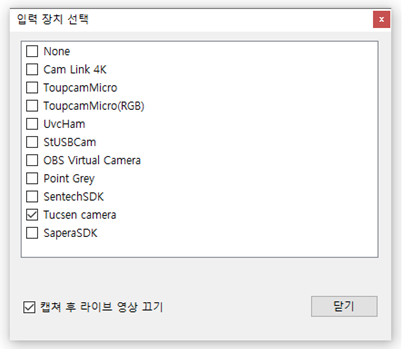

• 아이콘을  마우스 오른쪽 버튼으로 클릭하면 입력장치 선택 대화창이 표시됩니다.

                                                                                          연결되어 있는 카메라 장치명에 체크 표시합니다

영상 캡쳐하기

- 캡쳐 아이콘 을 누르면 영상을 캡쳐하고 워크스페이스에 표시하고, 갤러리에 등재합니다

     (마우스를 우클릭하면 다중캡쳐와 적분캡쳐 대화창이 표시됩니다.)

캘리브레이션

스케일보정

측정 시 실제 값을 얻기 위해 스케일을 보정합니다. 보정작업은 이미지를 구성하는 픽셀의 크기가 실제 얼마인지 계측하는 작업입니다. 이 작업은 렌즈 배율별로 해줍니다.

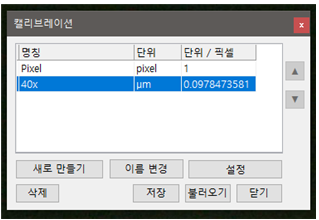

신규로 캘리브레이션을 등록할 경우, 새로만들기 버튼을 클릭하여 새로운 이름을 지정하고 대화상자 내의

설정 버튼을 을눌러 새로운 측도를 만듭니다.

수동 캘리브레이션

1. 새로만들기 버튼을 누르면 명칭에 New Calibration_#가 나타납니다. 나중에 인식하기 쉬운 이름으로 변경할 수 있습니다.

2. 단위를 선택합니다.

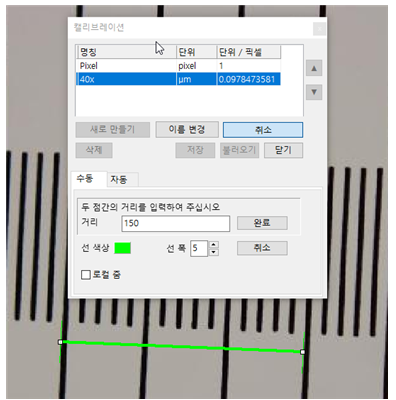

3. 설정 버튼을 누르면 설정작업이 시작됩니다. 눈금이 표시된 이미지 위에 설정 선(Defining Line)이 그려지고, 이 선분의 양 끝을 눈금에 맞춘      다음 대화 창의 두 점간의 거리 입력 란에 값을 넣고 완료 버튼을 누르면 작업이 완료 되고 캘리브레이션 대화 창으로 복귀합니다.

4. 측정 오차를 줄이기 위해 설정 선의 양 끝을 정확히 맞추는 것은 중요합니다. 키보드의 상.하.좌.우 키로 양 끝점을 움직일 수도 있습니다.

참고) 작성된 캘리브레이션들은 프로그램이 관리하는 특정 파일에 자동 저장됩니다.

그러나 컴퓨터 포맷 등 특별한 상황을 대비하여 USB메모리 혹은 다른 저장장치에 저장해 두는 것을 추천합니다.

(저장 버튼과 불러오기 참고)

                                                                             화면 상단의 Tool bar에서 직접 캘리브레이션을 선택할 수 있습니다

자동 캘리브레이션

눈금이 선명하게 보이는 이미지가 준비되어 있다면 자동 캘리브레이션을 추천합니다. 자동을 선택한 후, 눈금을 포함하는 영역을 그려주면 각 눈금마다 점이 표시됩니다. 한 눈금의 크기를 입력하고 단위를 지정한 다음 완료 버튼을 눌러줍니다.

Graphite Flake Size 운용 방법

1.

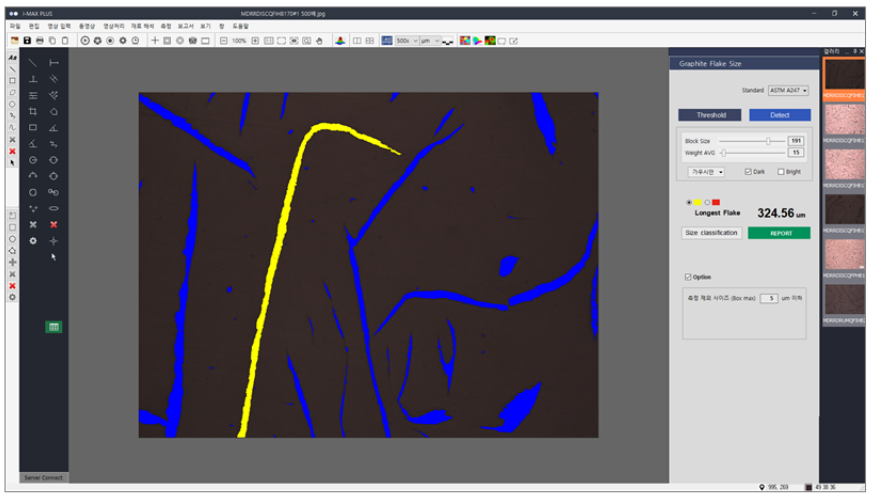

      버튼을 누르면 식별된 Flake는 청색으로 표시됩니다. Flake가 정확히 추출되도록 슬라이더를 조절합니다.

      Threshold 버튼을 우클릭하면 Global / Adaptive 중 하나를 선택할 수 있습니다.

      Global threshold는 하나의 임계값이 이미지 전역에 작용하여 개체를 추출합니다.

      Adaptive threshold는 이미지의 서로 다른 작은 영역에 적용되는 각각의 임계값들을 계산하고 이를 각 영역의

      Threshold에 적용함으로써 Global 보다 나은 결과를 도출합니다.

      현미경 조명의 불균등한 환경에서 캡쳐된 이미지에 적용하면 효과적입니다.

2.

     버튼을 누르면 가장 긴 Flake를 포함하고 있는 군집 혹은 단독 Flake가 추출되고 개체는 노란색이 입혀지고

      에 그 값이 기록 됩니다.

     이 때부터 검사자의 경험과 직관에 의한 판독이 필요합니다.

• 단독 개체로 검사자가 수락하는 경우 4번으로 진행
• 군집 개체에 긴 개체가 포함되어 있는 경우 3번으로 진행
• 추출된 개체의 Threshold 작업에 문제가 있다면 1번으로 진행

          자동으로 추출되는 후보 개체는 쌍으로 나타날 수 있습니다.

3. 군집 Flake의 인접된 연결을 끊는 작업입니다. 검사자의 경험에 의한 판독이 요구됩니다.

     Flake의 연결점을 끊는 작업을 반복하여 가장 긴 개체를 추출합니다.

                 *** 시행착오법(Trial and error)에 의한 결과 도출

     후보 1위 노란색과 후보 2위 빨간색이 동시에 표시되면 노란색 개체에

     가장 긴 Flake가 있을 확률이 높습니다.

     긴 개체를 확인하고 연결된 곳을 분리합니다.

     분리하고나면 프로그램은 다시 새로운 후보 이미지를 표시합니다.

     단독 개체가 남을때까지 분리(cutting)작업을 반복합니다. 최종으로 단독 개체만 남는 경우 Finish 버튼을 누릅니다.

     경우에 따라 작업의 중간에 Finish 버튼을 눌러 마무리할 수 있습니다.

4.

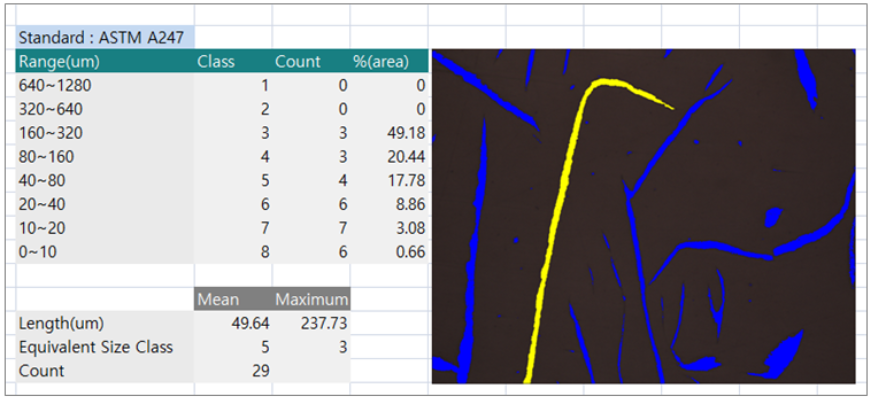

     데이터 출력을 위해 REPORT 버튼을 누르면 성적서가 출력됩니다.

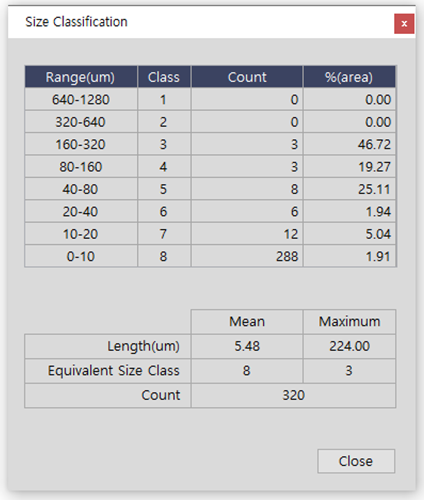

Size Classification

Report

Standard

- ASTM A247 / ISO 945 선택

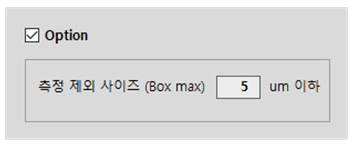

Option

- Flake Size 측정에서 제외되는 파티클의 FeretMAX (BoxMAX)의 크기를 지정합니다.
