Dendrite Arm Spacing

Dendrite Arm Spacing은 인접한 수치상 암 사이의 간격을 검사합니다.

평균 수상돌기 암 간격의 대화식 결정을 하는 이 소프트웨어는 미리 설정된 임계값을 사용하여

수상돌기를 자동으로 감지할 수 있습니다.

측정 결과는 읽기 쉬운 스프레드시트 형식으로요약됩니다.

원본이미지 > 임계값이 설정된 이미지

4개소 측정 이미지

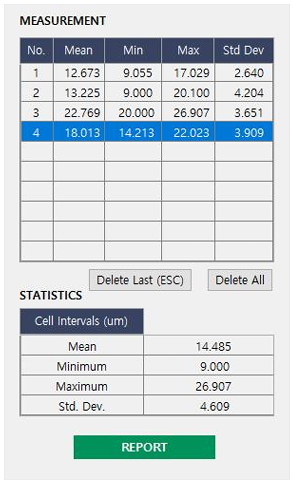

MEASUREMENT 측정결과는 실시간으로 대화창의 측정테이블에 기록되고 매 측정마다 ARM(암)간격의 최소,최대,평균 및 표준편차를 산출하고 대화창에 기록합니다. STATISTICS 기초통계는자동으로집계되어 STATISTICS테 이블에기록됩니다 -평균간격 -최소간격 -최대간격 -표준편차 REPORT REPORT버튼을 누르면 결과는 엑셀로전송되고 성적서형태로 관리할수있습니다. -원본이미지 -측정된이미지(오버레이포함) -측정데이터(기초통계포함) -엑셀전송 ※DAS는재료해석모듈로서I-MEASURE PLUS와 함께운용됩니다. (단독사용은제한됩니다.)

주요 특징들

- 평균 dendrite arm 간격 결정

- 각 Intercept 라인 평가, 측정된 거리의 길이 및 dendrite 수

- 자동 생성 결과 스프레드시트

설명 : 인접 dendrite arm 사이의 간격 검사

측정 유형 : 자동 측정(대화형 그레이 스케일 임계값 설정)

보고서 /OutputReport/Output : 스프레드시트(수상돌기 수, 수상돌기 암 간격[µm]), 오버레이가 있는 이미지(수상돌기 암 경계 감지)

설정

사용자는 초기에 수상돌기 팔 간격 측정을 위해 적절한 임계값을 설정해야 합니다. 측정 과정에서 사용자는 덴드라이트 암 간격 값을 측정하는 동안 구조 내에서 인터셉트 라인을 정의해야 합니다. 가로채기 선은 전체 구조의 일반적인 영역에 위치해야 하며 각각은 인접하는 여러 가지 수상돌기를 가로채야 합니다.

실행

시스템은 사용자가 'DAS 측정' 아이콘을 클릭하면 각 인터셉트 라인으로부터 해당 측정 거리를 정확하게 계산합니다. 시스템은 각 인터셉트 라인을 즉시 평가하고 측정된 거리의 길이, 덴드라이트 수, 덴드라이트 암을 처리합니다. 다음 절편 정의가 시작되기 전에 결과 스프레드시트에 간격 값을 지정합니다.

결과

고려된 모든 절편 라인에 대한 측정 결과는 결과 스프레드시트에서 찾을 수 있습니다. 여기에는 다음을 포함하는 데이터 범위가 포함됩니다. 측정된 공간의 길이; 수상돌기 수; 각 인터셉트 라인의 결과 덴드라이트 암 간격 값; 및 총 값(측정의 최종 결과). 이 값은 측정된 거리의 전체 길이와 해부된 수상돌기의 전체 수의 몫으로 계산됩니다. 수지상 구조 이미지의 세부 수준을 설명합니다.
