Crimp Cross Section Analysis

단자단면분석 프로그램 Crimp Cross Section Analysis는 I-MEASURE PRO, I-MAXPLUS의 커스텀 모듈로서,

단자단면 이미지로부터 압착고 압착폭, 심선의 압축률을 자동으로 측정하는 현미경 소프트웨어 입니다.

측정 순서

1. 선재(자재) 규격을 확인합니다.

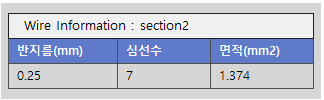

선재관리에서 심선을 선택하면 Wire information 창에 심선 규격이 표시됩니다.

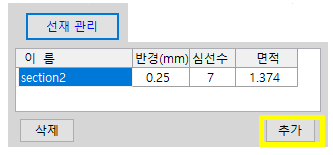

새로운 자재인 경우 선재관리에서 규격을 추가할 수 있습니다.

2. 자동 측정

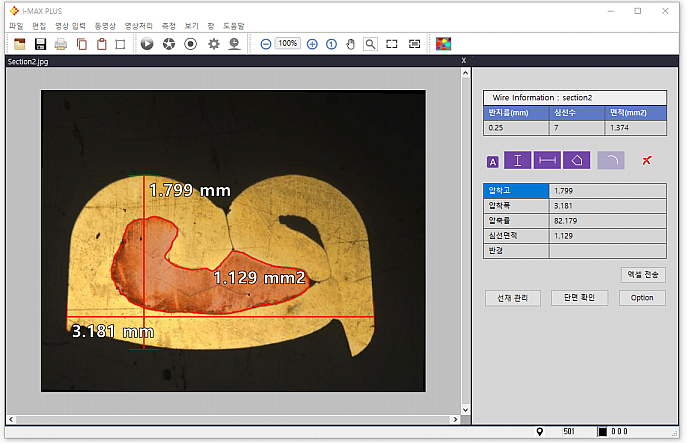

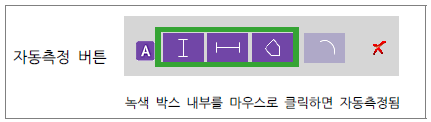

자동측정 버튼을 누르면 즉시 측정결과가 이미지에 표시됩니다.

측정항목 :    압착고, 압착폭, 압축률, 심선면적

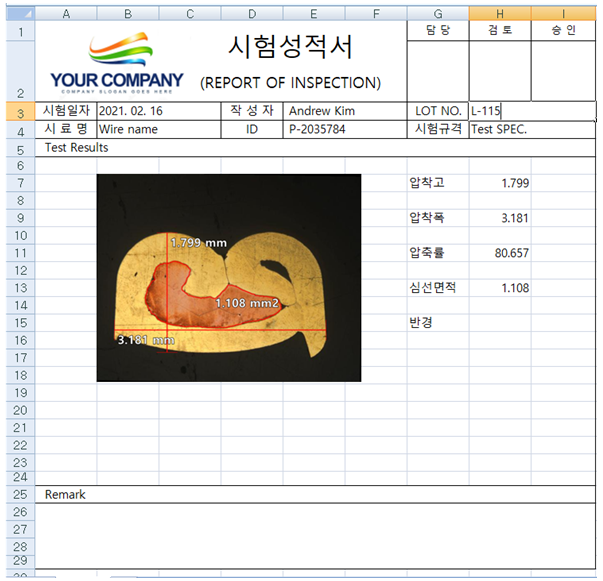

엑셀전송 버튼을 누르면 준비된 성적서에 측정 결과를 전송합니다.

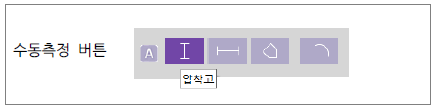

3. 수동 측정

                     Report

자동 측정을 위한 전처리 작업의 세부사항

자동으로 측정을 수행하기 위해, 하네스영역과 심선 영역이 눈으로 보기에 뚜렷한 차이가 나도록 에칭과 같은 전 처리가 필요합니다.

만약 전 처리를 하더라도, 하네스와 심선 그리고 배경이 확연히 구분되어 보이지 않는다면 수동으로 측정을 수행해야 합니다.

단면 확인 작업의 절차는 일종의 영상분석입니다. 아래 작업 순서대로 진행하게 된다면 동종 자재의 측정에 소요되는 시간과 작업자 별

측정 오차를 줄일 수 있습니다.

작업 순서 >>

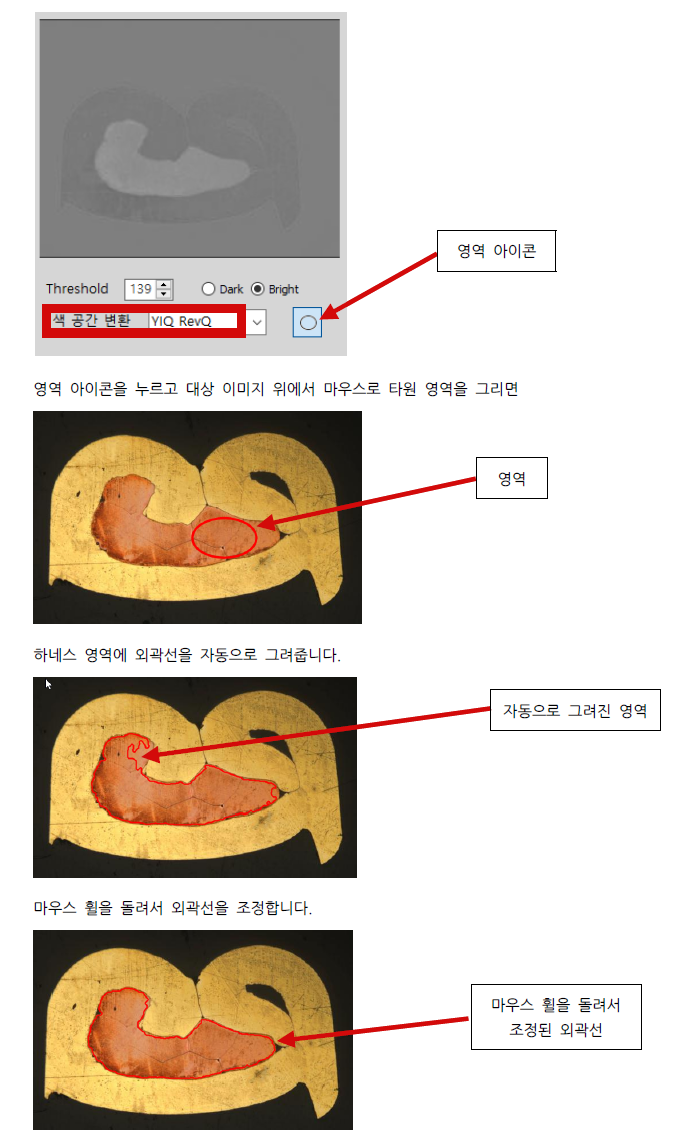

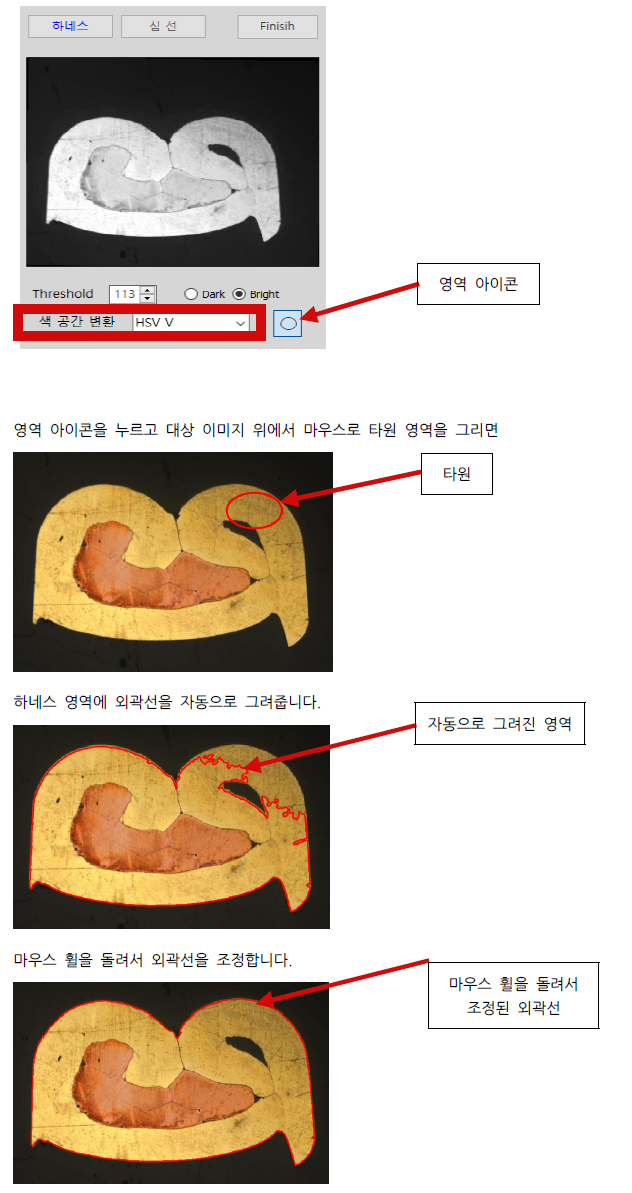

1. 단면 확인 버튼을 누르고 하네스와 심선을 구별하기 위한 색공간 변환작업을 수행합니다.

2. 하네스 버튼을 누르면 색좌표가 변환된 회색계조 이미지가 표시되고, 준비된 색변환 모드들을 테스트해 본 후

    하네스와 배경의 휘도차이가 뚜렷한 색변환 모드를 선택합니다.

이로써 하네스 영역의 자동검출 작업이 완료되었습니다.

이렇게 한 번 설정된 조건은 앞으로 동종 자재의 측정에 반복해서 응용할 수 있습니다.

( 새로운 자재의 경우 이 작업이 필요합니다 )

3. 심선 버튼을 누르면 색좌표가 변환된 회색계조 이미지가 표시되고, 준비된 색변환 모드들을 테스트해 본 후

    심선과 배경의 휘도차이가 뚜렷한 색변환 모드를 선택합니다.

이로써 심선 영역의 자동검출 준비작업이 완료되었습니다.

이렇게 한 번 설정된 조건은 앞으로 동종 자재의 측정에 반복해서 응용할 수 있습니다.

( 새로운 자재의 경우 이 작업이 필요합니다 )

Finish 버튼을 누르고 단면분석 프로세스를 종료합니다.

Option

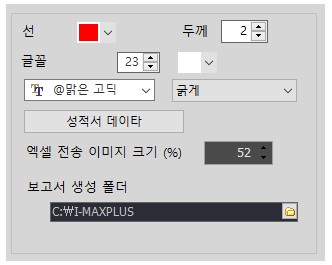

옵션 버튼을 누르면 아래와 같은 대화창이 표시됩니다.

● 화면에 표시되는 선, 글자에 대한 속성을 정의합니다.

● 성적서 데이터 버튼을 눌러, 성적서에 표시되는 기본 데이터를 편집할 수 있습니다.

● 큰 이미지를 줄여서 엑셀 시트에 적당한 공간에 그림으로 붙여넣기가 가능합니다.

● 보고서(*,xls)가 저장되는 폴더를 지정할 수 있습니다.

** 참고

시스템 권한 문제로, 보고서 생성폴더를  C:\ 로 설정할 수 없습니다. 다른 폴더를 사용합니다.

보고서의 원본 파일은 C:＼프로그램이 설치된 폴더＼Section.xls 입니다.

필요에 따라 이 파일의 내용을 편집해서 사용할 수 있습니다.
