Concrete Air Void Analysis

1.개요

Concrete Air Void Analysis System은 경화 콘크리트의 기포함량을 분석하는 프로그램과 공시체 표면을

자동 스캔하는 하드웨어의 조합으로 ASTM C 457표준에 따라 linear Traverse(Method A) 또는

 Modified Point Count(Method B) 방식으로 콘크리트의 공기 공극에 대한 분석을 수행합니다.

절단, 연마, 광택 및 착색된 콘크리트 샘플을 X-Y-Z 전동 스테이지에 적재한 후 제어 프로그램에 의해 지정된 샘플링 영역을

자동으로 스캔하고 스캔이 완료된 이미지는 지정 폴더에 저장되고, 분석용 이미지로 변환하여 분석업무를 수행합니다.

스테이지에 공시체 적재 후 분석까지 소요되는 시간은 3분 이내로, ASTM C 457 표준에 의한 paste%(p)

Air%(A) Chord-length(l) paste-air(p/A) Specific surface(α) Void frequency(n) Spacing factor(L)등의 분석 결과를 제공합니다.

2. 판정법 (Standard)

ASTM C457 표준에 의한 Linear Traverse method 와 Modified Poing Count Method 지원

3. 프로그램의 기동

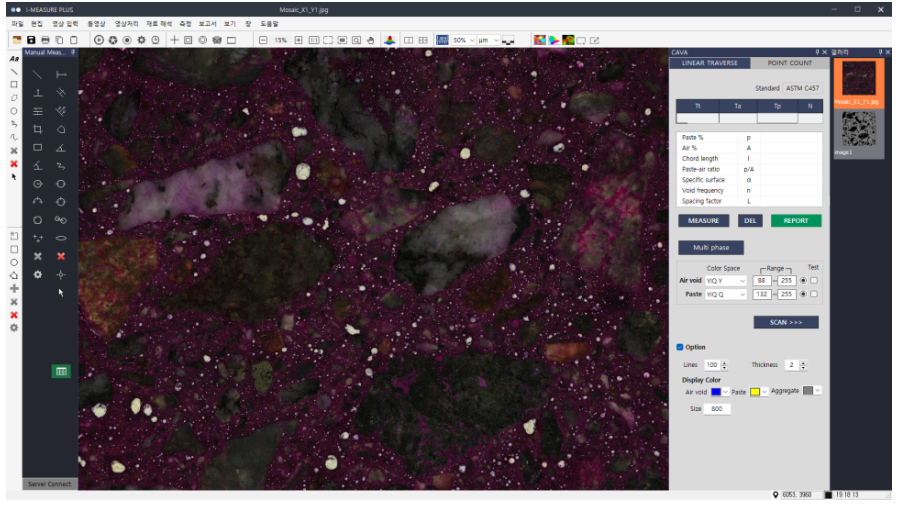

측정 메뉴에서 Concrete Air Void Analysis를 선택합니다.

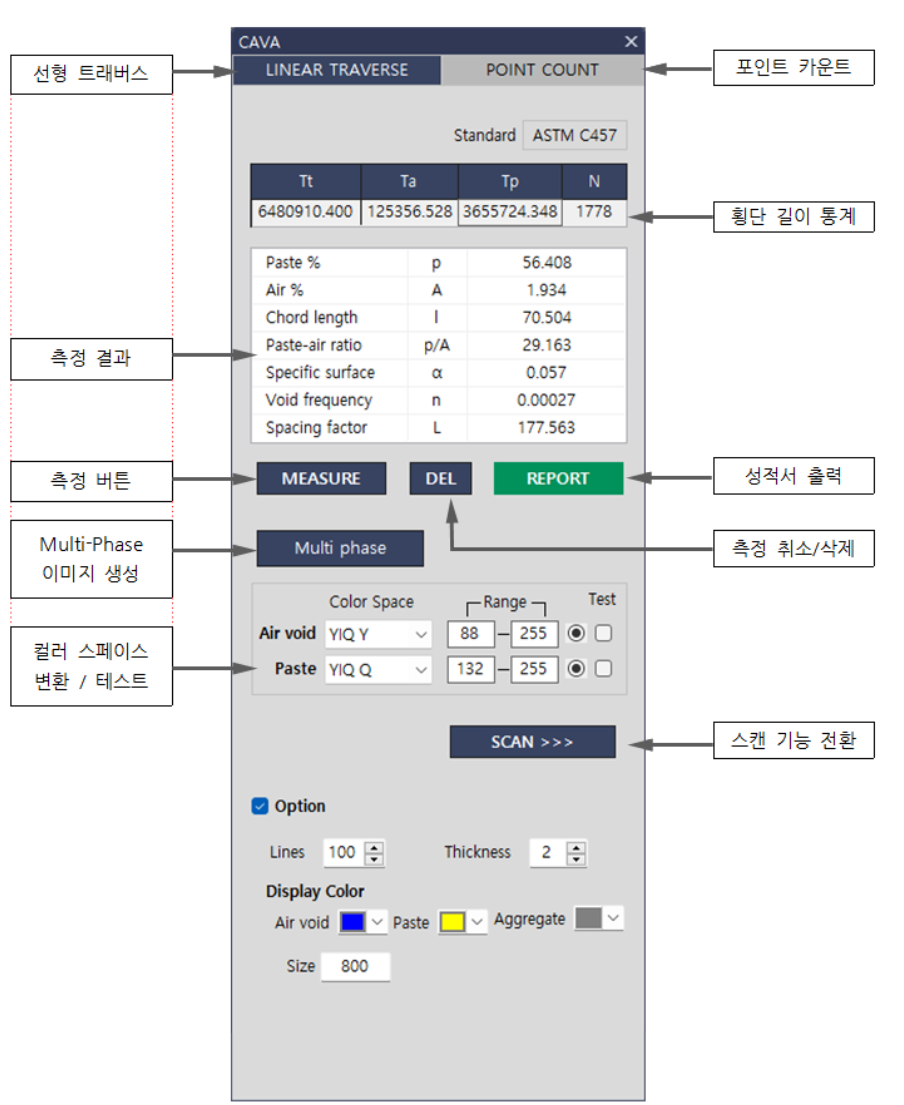

4. CAVA 모듈 대화창

5. Linear Traverse Method

선형 횡단법은 지정된 수의 수평라인을 이미지에 표시하고 각 개체의 섹션을 지나는 교점을 찾고

기포와 페이스트의 길이(Chord)를 구합니다.

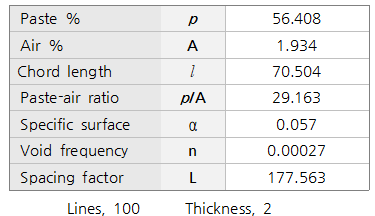

각 개체의 섹션을 통과한 길이를 기초로 전체 횡단 라인의 길이(Tt), 기포를 통과한 전체 길이(Ta),

페이스트를 통과한 전체 길이(Tp)를 구하고 각 횡단 라인에서 기포 수를 계수하여 총 기포 횡단 횟수(N)를 산출합니다.

산출된 기초 데이터를 통하여 아래와 같은 데이터를 재 생산합니다.

6. Modified Point Count Method

포인트 가운트 법은 이미지에 지정된 간격으로 포인트를 배열하고 각 개체의 섹션에 오버레이 되는 포인트를 계수하는 방식으로

기포와 페이스트의 포인트 수를 측정합니다.

각 개체에 오버레이 되는 포인트를 기초로 전체 포인트 수 (St), 기포에 오버레이 된 전체 포인트 수(Sa),

페이스트에 오버레이된 전체 포인트수(Sp)를 구하고 기포의 개수(N)를 를산출합니다.

산출된 기초 데이터를 통하여 아래와 와같은 데이터를 재 생산합니다.

7. Multi phase

Multi Phase 버튼을 누르면 원본이미지를 대상으로 색상 변환필터가 작동하여, 기포는 백색(255), 페이스트는 회색(128),

골재는 검은색(0)으로 회색 계조(그레이 이스케일) 이미지를 생성합니다.

색상 변화(Color Space) 기능은 사용자의 직관적인 경험을 바탕으로 기포와 페이스트를

서로 다른 휘도 레벨로 분류하여 3 Phase monochrome 이미지를 생성합니다.

8. Measure

Measure 버튼을 누르면 바로 측정이 수행됩니다.

Linear Traverse method에 비해 Modified Point count method는 시간이 소요됩니다.

9. Report

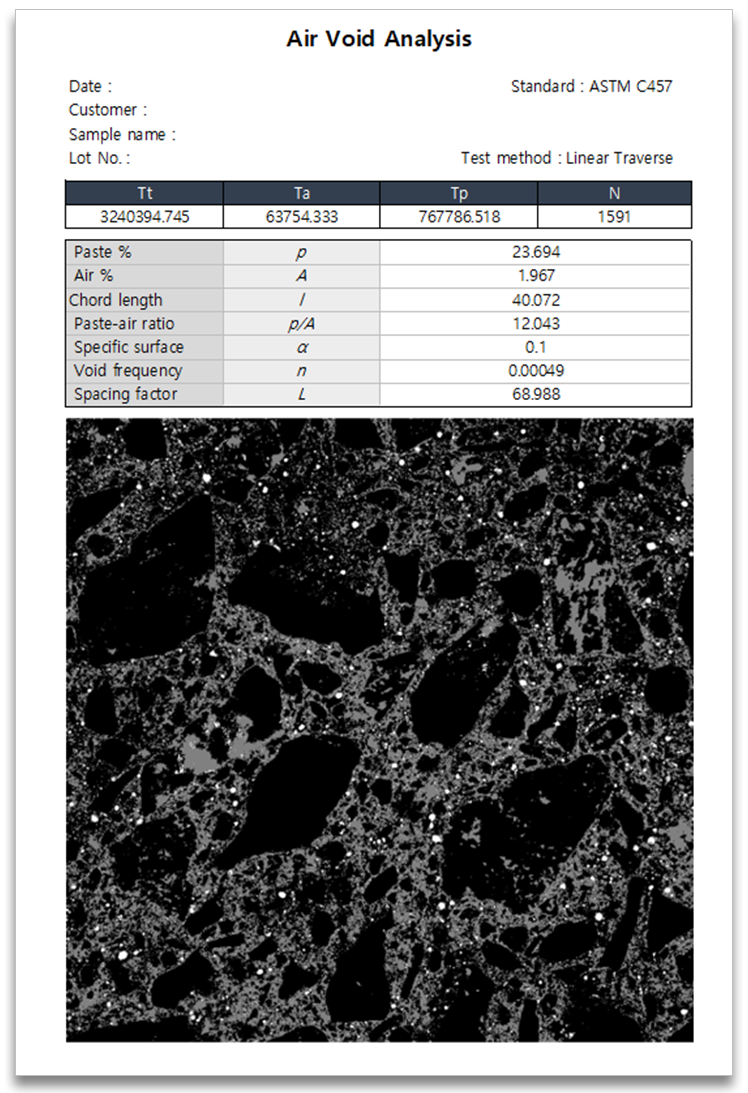

Report 버튼을 누르면 측정데이터와 3 Phase monochrome 이미지가 엑셀 시트로 전송됩니다.

10. ProScan Mosaic2

 Scan >>> 버튼을 누르면 ProScan Mosaic2 화면으로 전환됩니다.
