Alloy Grain Size

Alloy Grain Size 측정

양극 산화 처리된 알루미늄 시편에 대한 입자 크기 분포를 측정합니다.

Source

Result

Imgae Capture

원본 이미지는 편광으로 찍은 알미늄 합금 이미지입니다.

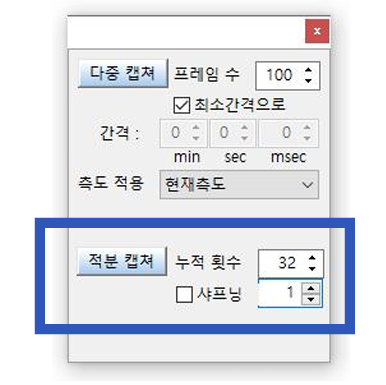

노이즈 제거를 위해 적분 이미지 캡처를 추천합니다.

적분 캡처 대화창은 라이브 프리뷰 상태에서 캡처 아이콘을 우클릭하면 팝업됩니다.

단일 캡쳐 이미지에서 발생되는 랜덤 노이즈를

제거하고 깨끗한 이미지를 추출할 수 있습니다.

Pre Processing

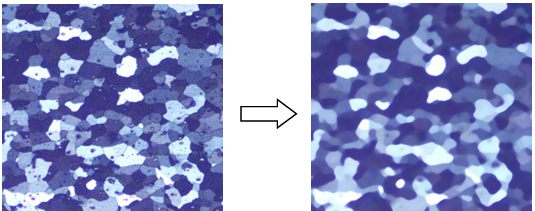

1. Median Filter를 적용하여 스펙클 노이즈나 작은 반점들을 제거하고 단계를 갖는 이미지를 생성합니다.

- Median filter는 비선형 디지털 필터 기술로 이미지로부터 잡음을 제거하는데 탁월하며

필터 적용후 무단 계조 이미지에서 그룹을 이루는 단계 이미지로 재구성됩니다.

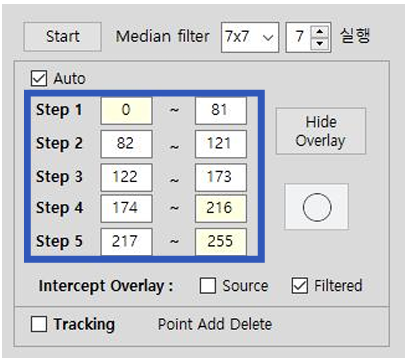

2. 그레인의 경계 검출을 위해 다층 이진화(Step threshold) 작업을 수행합니다.

- 스텝마다 회색 계조 구간을 정해줍니다.

- 스텝1~5는 서로 연관되어 범위(구간)을 변경하면 이웃하는 스텝의 구간도 연동되고 변경됩니다.

- 이 과정은 측정에 직접적으로 작용하므로 정교한 작업이 요구됩니다.

- 한번 지정된 스텝의 구간은 기억되고 다른 이미지 측정에 반복적용됩니다.

여기서“다른이미지”는 동일한 환경(동종의 시료,배율,조명,또한 같은 작업자) 으로 부터 캡처된 이미지들을 의미 합니다.

다른 환경에서 캡처된 이미지는 그이미지에 적용되는 스텝별 회색 계조구간의 설정을 별도로 관리할 필요가 있습니다.

그레인의 경계 검출을 위해 다층이진화(Multi Step threshold)작업을수행

2. 그레인의 경계 검출을 위해 다층 이진화(Multi Step threshold) 작업을 수행,

스텝마다 회색 계조 구간을 설정합니다.

스텝1~5는 서로 연관되어 범위(구간)을 변경하면 이웃하는

스텝의 구간도 연동되어 변경됩니다.

이 과정은 측정에 직접적으로 작용하므로 정교한 작업이 요구됩니다.

이 버튼을 누르고 있는 동안 오버레이 색상이 가려집니다.

누르고 떼는 동작을 반복하면서 개체의 경계를 자세히 확인할 수 있습니다.
